Aprenda a identificar las familias certificadas y ver la lista de familias de armazón estructural certificadas en las que puede colocar uniones de acero.
Las conexiones estructurales se pueden colocar solo en nuevas familias de armazón estructural (proporcionado a partir de Revit 2016).
Las familias certificadas se instalan en las siguientes ubicaciones por defecto:
| Familia | Ubicación |
|---|---|
| Imperial, EE.UU. |
C:\ProgramData\Autodesk\RVT 2017\Libraries\US Imperial\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\US Imperial\Structural Columns\Steel\AISC 14.1 |
| Métrico, EE.UU. |
C:\ProgramData\Autodesk\RVT 2017\Libraries\US Metric\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\US Metric\Structural Columns\Steel\AISC 14.1 |
| Canadá |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Framing\Steel\CISC Shapes C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Columns\Steel\CISC Shapes C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Columns\Steel\AISC 14.1 |
| Reino Unido |
C:\ProgramData\Autodesk\RVT 2017\Libraries\UK\Structural Framing\Steel\British Standard C:\ProgramData\Autodesk\RVT 2017\Libraries\UK\Structural Columns\Steel\British Standard |
| Australia |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Australia\Structural Framing\Steel\Australian Standard C:\ProgramData\Autodesk\RVT 2017\Libraries\Australia\Structural Columns\Steel\Australian Standard |
| Alemania |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Germany\Tragwerk Träger\Stahl C:\ProgramData\Autodesk\RVT 2017\Libraries\Germany\Tragwerk Stützen\Stahl C:\ProgramData\Autodesk\RVT 2017\Libraries\German_INTL\Tragwerk Träger\Stahl\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\German_INTL\Tragwerk Stützen\Stahl\AISC 14.1 |
| Francia |
C:\ProgramData\Autodesk\RVT 2017\Libraries\France\Structure\Poteaux\Acier C:\ProgramData\Autodesk\RVT 2017\Libraries\France\Structure\Ossature\Acier C:\ProgramData\Autodesk\RVT 2017\Libraries\French_INTL\Poteaux porteurs\Acier\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\French_INTL\Ossature\Acier\AISC 14.1 |
| Polonia |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Rama konstrukcyjna\Stal\Char. dla j. pols C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Rama konstrukcyjna\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Slupy konstrukcyjne\Stal\Char. dla j. pols C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Slupy konstrukcyjne\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Polish_INTL\Rama konstrukcyjna\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Polish_INTL\Slupy konstrukcyjne\Stal\AISC 14.1 |
| Bélgica (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Belgium\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Belgium\Structural Columns\Steel\Europe Specific |
| Finlandia (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Finland\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Finland\Structural Columns\Steel\Europe Specific |
| Grecia (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Greece\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Greece\Structural Columns\Steel\Europe Specific |
| Países Bajos (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Netherlands\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Netherlands\Structural Columns\Steel\Europe Specific |
| Noruega (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Norway\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Norway\Structural Columns\Steel\Europe Specific |
| Rumanía (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Romania\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Romania\Structural Columns\Steel\Europe Specific |
| Suecia (versiones Eurocode en inglés) |
C:\ProgramData\Autodesk\RVT 2017\Libraries\Sweden\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Sweden\Structural Columns\Steel\Europe Specific |
| India |
C:\ProgramData\Autodesk\RVT 2017\Libraries\India\Structural Framing\Steel\India Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\India\Structural Columns\Steel\India Specific |
Identificar las familias certificadas

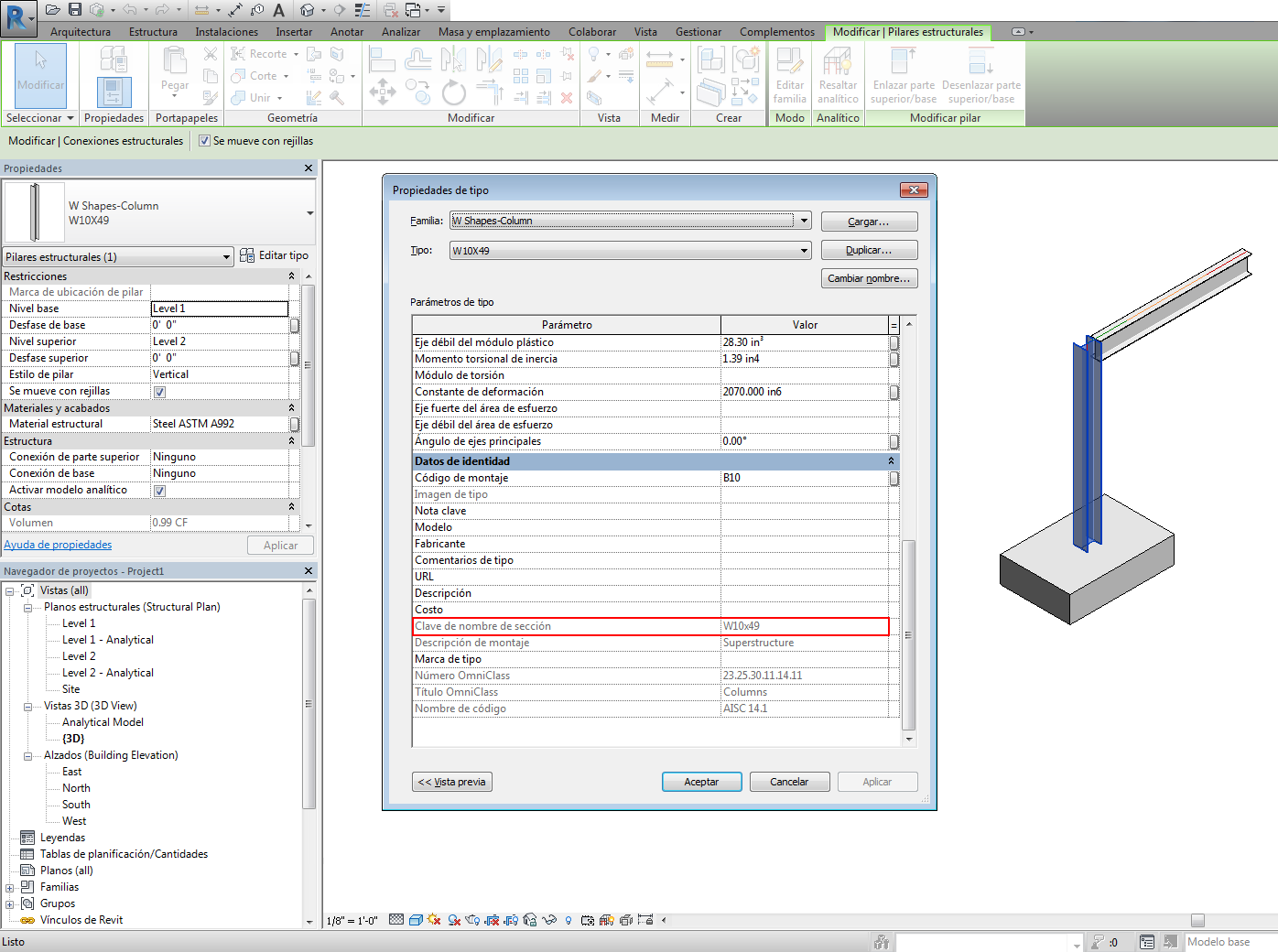

Las familias certificadas utilizan un nuevo mecanismo de asignación. Dicho mecanismo utiliza un parámetro denominado Clave de nombre de sección, que se muestra en el cuadro de diálogo Propiedades de tipo de los elementos de armazón estructural:
| Carpeta de país | Familia de Revit |
|---|---|
| EE.UU. | Tubería Pilar |
| EE.UU. | Formas en W-Pilar |
| EE.UU. | HSS Cuadrado |
| EE.UU. | Formas en W |
| EE.UU. | M_Formas en W-Pilar |
| EE.UU. | M_HSS Cuadrado |
| EE.UU. | M_Formas en W |
| EE.UU. | Formas C-Pilar |
| EE.UU. | Formas HP-Pilar |
| EE.UU. | HSS Rectangular-Pilar |
| EE.UU. | HSS Redondo-Pilar |
| EE.UU. | HSS Cuadrado-Pilar |
| EE.UU. | Ángulos iguales L-Pilar |
| EE.UU. | Ángulos desiguales L-Pilar |
| EE.UU. | Formas M-Pilar |
| EE.UU. | Formas MC-Pilar |
| EE.UU. | Formas MT-Pilar |
| EE.UU. | Formas S-Pilar |
| EE.UU. | Formas ST-Pilar |
| EE.UU. | Formas WT-Pilar |
| EE.UU. | Formas C |
| EE.UU. | Formas HP |
| EE.UU. | HSS Rectangular |
| EE.UU. | HSS Redondo |
| EE.UU. | Ángulos iguales L |
| EE.UU. | Ángulos desiguales L |
| EE.UU. | Formas M |
| EE.UU. | Formas MC |
| EE.UU. | Formas MT |
| EE.UU. | Tubería |
| EE.UU. | Formas S |
| EE.UU. | Formas ST |
| EE.UU. | Formas WT |
| EE.UU. | M_Formas C-Pilar |
| EE.UU. | M_Formas HP-Pilar |
| EE.UU. | M_HSS Rectangular-Pilar |
| EE.UU. | M_HSS Redondo-Pilar |
| EE.UU. | M_HSS Cuadrado-Pilar |
| EE.UU. | M_Ángulos iguales L-Pilar |
| EE.UU. | M_Ángulos desiguales L-Pilar |
| EE.UU. | M_Formas M-Pilar |
| EE.UU. | M_Formas MC-Pilar |
| EE.UU. | M_Formas MT-Pilar |
| EE.UU. | M_Tubería-Pilar |
| EE.UU. | M_Formas S-Pilar |
| EE.UU. | M_Formas ST-Pilar |
| EE.UU. | M_Formas WT-Pilar |
| EE.UU. | M_Formas C |
| EE.UU. | M_Formas HP |
| EE.UU. | M_HSS Rectangular |
| EE.UU. | M_HSS Redondo |
| EE.UU. | M_Ángulos iguales L |
| EE.UU. | M_Ángulos desiguales L |
| EE.UU. | M_Formas M |
| EE.UU. | M_Formas MC |
| EE.UU. | M_Formas MT |
| EE.UU. | M_Tubería |
| EE.UU. | M_Formas S |
| EE.UU. | M_Formas ST |
| EE.UU. | M_Formas WT |
| Canadá | CISC, Formas HP-Pilar |
| Canadá | CISC, HSS Rectangular(ASTM A500)-Pilar |
| Canadá | CISC, HSS Rectangular(CSA G40.21)-Pilar |
| Canadá | CISC, HSS Redondo(ASTM A500)-Pilar |
| Canadá | CISC, HSS Redondo(CSA G40.21)-Pilar |
| Canadá | CISC, HSS Cuadrado(ASTM A500)-Pilar |
| Canadá | CISC, HSS Cuadrado(CSA G40.21)-Pilar |
| Canadá | CISC, Formas M-Pilar |
| Canadá | CISC, Ala reducida soldada Formas-Pilar |
| Canadá | CISC, Ala ancha soldada Formas-Pilar |
| Canadá | CISC, Ala ancha Formas-Pilar |
| Canadá | CISC, Formas WT-Pilar |
| Canadá | CISC, Formas WWT-Pilar |
| Canadá | CISC, Formas de ángulo |
| Canadá | CISC, Formas de canal |
| Canadá | CISC, Formas HP |
| Canadá | CISC, HSS Rectangular(ASTM A500) |
| Canadá | CISC, HSS Rectangular(CSA G40.21) |
| Canadá | CISC, HSS Redondo(ASTM A500) |
| Canadá | CISC, HSS Redondo(CSA G40.21) |
| Canadá | CISC, HSS Cuadrado(ASTM A500) |
| Canadá | CISC, HSS Cuadrado(CSA G40.21) |
| Canadá | CISC, Formas M |
| Canadá | CISC, Formas MC |
| Canadá | CISC, Formas S |
| Canadá | CISC, Vigas superligeras |
| Canadá | CISC, Ala reducida soldada-Formas |
| Canadá | CISC, Ala ancha soldada-Formas |
| Canadá | CISC, Ala ancha-Formas |
| Canadá | CISC, Formas WT |
| Canadá | CISC, Formas de ángulo |
| Reino Unido | Secciones huecas circulares |
| Reino Unido | Perfiles angulares de lados iguales |
| Reino Unido | Perfiles angulares de lados desiguales |
| Reino Unido | PFC-Canales de ala paralela |
| Reino Unido | Secciones huecas rectangulares |
| Reino Unido | Secciones huecas cuadradas |
| Reino Unido | T-Tes de vigas universales |
| Reino Unido | T-Tes de pilares universales |
| Reino Unido | UB-Pilote portante universal |
| Reino Unido | UB-Vigas universales |
| Reino Unido | UC-Pilares universales |
| Reino Unido | Secciones huecas circulares-Pilar |
| Reino Unido | Perfiles angulares de lados iguales-Pilar |
| Reino Unido | Perfiles angulares de lados desiguales-Pilar |
| Reino Unido | PFC-Canales de ala paralela-Pilar |
| Reino Unido | RHS-Secciones huecas rectangulares-Pilar |
| Reino Unido | SHS-Secciones huecas cuadradas-Pilar |
| Reino Unido | T-Tes de vigas universales-Pilar |
| Reino Unido | T-Tes de pilares universales-Pilar |
| Reino Unido | UBP-Pilote de carga universal-Pilar |
| Reino Unido | UB-Vigas universales-Pilar |
| Reino Unido | UC-Pilares universales-Pilar |
| Australia | CHS-Secciones huecas circulares-Sección (AS 1163_C250L0) |
| Australia | CHS-Secciones huecas circulares-Sección (AS 1163_C350L0) |
| Australia | RHS-Secciones huecas rectangulares-Sección (AS 1163_C350L0) |
| Australia | RHS-Secciones huecas rectangulares-Sección (AS 1163_C450L0) |
| Australia | SHS-Secciones huecas cuadradas-Sección (AS 1163_C350L0) |
| Australia | SHS-Secciones huecas cuadradas-Sección (AS 1163_C450L0) |
| Australia | EA-Ángulos iguales (AS 3679_1) |
| Australia | PFC-Canales de ala paralela (AS 3679_1) |
| Australia | TFB-Vigas con bridas cónicas (AS 3679_1) |
| Australia | EA-Ángulos desiguales (AS 3679_1) |
| Australia | UB-Vigas universales (AS 3679_1) |
| Australia | UC-Pilares universales (AS 3679_1) |
| Australia | WB-Vigas soldadas (AS 3679_2) |
| Australia | WC-Pilares soldados (AS 3679_2) |
| Australia | CHS-Secciones huecas circulares-Pilar (AS 1163_C250L0) |
| Australia | CHS-Secciones huecas circulares-Pilar (AS 1163_C350L0) |
| Australia | RHS-Secciones huecas rectangulares-Pilar (AS 1163_C350L0) |
| Australia | RHS-Secciones huecas rectangulares-Pilar (AS 1163_C450L0) |
| Australia | SHS-Secciones huecas rectangulares-Pilar (AS 1163_C350L0) |
| Australia | SHS-Secciones huecas rectangulares-Pilar (AS 1163_C450L0) |
| Australia | EA-Ángulos iguales-Pilar (AS 3679_1) |
| Australia | PFC-Canales de ala paralela-Pilar (AS 3679_1) |
| Australia | TFB-Vigas con bridas cónicas-Pilar (AS 3679_1) |
| Australia | UA-Ángulos desiguales-Pilar (AS 3679_1) |
| Australia | UB-Vigas universales-Pilar (AS 3679_1) |
| Australia | UC-Pilares universales-Pilar (AS 3679_1) |
| Australia | WB-Vigas soldadas-Pilar (AS 3679_2) |
| Australia | WC-Pilares soldados-Pilar (AS 3679_2) |
| Alemania, Francia | HE con bisectriz-Pilar A |
| Alemania, Francia | HE con bisectriz-Pilar B |
| Alemania, Francia | HE con bisectriz-Pilar M |
| Alemania, Francia | Pilar IPE con bisectriz |
| Alemania, Francia | Pilar IPEa con bisectriz |
| Alemania, Francia | Pilar IPEo con bisectriz |
| Alemania | Pilar IPEv con bisectriz |
| Alemania, Francia | Pilar L igual |
| Alemania | Pilar HD |
| Alemania, Francia | HE-Pilar A |
| Alemania, Francia | HE-Pilar AA |
| Alemania, Francia | HE-Pilar B |
| Alemania, Francia | HE-Pilar C |
| Alemania, Francia | HE-Pilar M |
| Alemania | Pilar I |
| Alemania, Francia | Pilar IPE |
| Alemania, Francia | IPE750 Pilar |
| Alemania, Francia | Pilar IPEa |
| Alemania, Francia | Pilar IPEo |
| Alemania | Pilar IPEv |
| Alemania, Francia | Pilar IPN |
| Alemania, Francia | RHS (EN 10210-2) Pilar |
| Alemania, Francia | RHS (EN 10219-2) Pilar |
| Alemania, Francia | RO (EN 10210-2) Pilar |
| Alemania, Francia | RO (EN 10219-2) Pilar |
| Alemania, Francia | SHS (EN 10210-2) Pilar |
| Alemania, Francia | SHS (EN 10219-2) Pilar |
| Alemania, Francia | Pilar T |
| Alemania, Francia | Pilar U |
| Alemania, Francia | Pilar UAP |
| Alemania, Francia | Pilar L desigual |
| Alemania | Pilar UPE |
| Alemania, Francia | Pilar UPN |
| Alemania, Francia | HE-A con bisectriz |
| Alemania, Francia | HE-B con bisectriz |
| Alemania, Francia | HE-M con bisectriz |
| Alemania, Francia | IPE con bisectriz |
| Alemania, Francia | IPEa con bisectriz |
| Alemania, Francia | IPEo con bisectriz |
| Alemania | IPEv con bisectriz |
| Alemania, Francia | L igual |
| Alemania | HD |
| Alemania, Francia | HE-A |
| Alemania, Francia | HE-AA |
| Alemania, Francia | HE-B |
| Alemania, Francia | HE-C |
| Alemania, Francia | HE-M |
| Alemania | E |
| Alemania, Francia | IPE |
| Alemania, Francia | IPE750 |
| Alemania, Francia | IPEa |
| Alemania, Francia | IPEo |
| Alemania | IPEv |
| Alemania, Francia | IPN |
| Alemania, Francia | RHS (EN 10210-2) |
| Alemania, Francia | RHS (EN 10219-2) |
| Alemania, Francia | RO (EN 10210-2) |
| Alemania, Francia | RO (EN 10219-2) |
| Alemania, Francia | SHS (EN 10210-2) |
| Alemania, Francia | SHS (EN 10219-2) |
| Alemania, Francia | T |
| Alemania, Francia | U |
| Alemania, Francia | UAP |
| Alemania, Francia | L desigual |
| Alemania | UPE |
| Alemania, Francia | UPN |
| Francia | Ángulo igual |
| Francia | HL |
| Francia | IPEr |
| Francia | P-A |
| Francia | UAP-A |
| Francia | Ángulo desigual |
| Francia | Pilar ángulo igual |
| Francia | Pilar HL |
| Francia | Pilar IPEr |
| Francia | P-Pilar A |
| Francia | UAP-Pilar A |
| Francia | Pilar ángulo desigual |
| Francia | U francés |
| Francia | Pilar U francés |
| Polonia | P |
| Polonia | Pilar C |
| Polonia | CE |
| Polonia | Pilar CE |
| Polonia | HEC polaco |
| Polonia | HEC Pilar polaco |
| Polonia | HKS |
| Polonia | Pilar HKS |
| Polonia | HP |
| Polonia | Pilar HP |
| Polonia | IKS |
| Polonia | Pilar IKS |
| Polonia | IKSH |
| Polonia | Pilar IKSH |
| Polonia | IN |
| Polonia | Pilar IN |
| Polonia | IPBP |
| Polonia | Pilar IPBP |
| Polonia | IPBS |
| Polonia | Pilar IPBS |
| Polonia | IPE polaco |
| Polonia | Pilar polaco IPE |
| Polonia | IPET |
| Polonia | Pilar IPET |
| Polonia | IT |
| Polonia | Pilar IT |
| Polonia | L polaco igual |
| Polonia | Pilar polaco L igual |
| Polonia | L polaco desigual |
| Polonia | Pilar polaco L desigual |
| Polonia | TB |
| Polonia | Pilar TB |
| Polonia | HEBT |
| Polonia | Pilar HEBT |
| India | T |
| India | Pilar B |
| India | SFC |
| India | Pilar SFC |
| India | TH |
| India | Pilar |
| India | Ángulo igual ISA |
| India | Pilar ángulo igual ISA |
| India | Ángulo desigual ISA |
| India | Pilar ángulo desigual ISA |
| India | IST |
| India | Pilar IST |
| India | ISRO |
| India | Pilar ISRO |
| India | ISRHS |
| India | Pilar ISRHS |
| India | ISSHS |
| India | Pilar ISSHS |
| India | NPB |
| India | Pilar NBP |
| India | PBP |
| India | Pilar PBP |
| India | PFC |
| India | Pilar PFC |
| India | SC |
| India | Pilar SC |
| India | UB-Vigas universales |
| India | UB-Vigas universales-Pilar |
| India | UC-Pilares universales |
| India | UC-Pilares universales-Pilar |
| India | WPB |
| India | Pilar WPB |
| India | NT |
| India | Pilar NT |
