Colocar armadura

Coloque los ejemplares de armaduras individuales en vistas en sección de anfitriones válidos.

1. Haga clic en la ficha Estructuramenú desplegable del grupo Refuerzo Configuración de refuerzo. Determine si la coincidencia de formas de armadura hace referencia a algún gancho. Es importante especificar esto antes de colocar ninguna armadura en el proyecto, ya que posteriormente no se puede cambiar en el proceso de diseño. Cierre el cuadro de diálogo cuando haya terminado.
2. Haga clic en la ficha Estructura grupo Refuerzo (Armadura).
   Nota: La herramienta también está disponible en la ficha contextual de selección de los elementos que son anfitriones de armadura válidos.
3. En el selector de tipo, situado en la parte superior de la paleta Propiedades, seleccione el tipo de armadura deseado.
4. Opcional. Si es necesario, haga clic en la ficha Modificar | Colocar armadura grupo Familia (Cargar formas) para cargar otras formas de armadura.
5. En el selector Forma de armadura de la barra de opciones o en el Navegador de formas de armadura, seleccione la forma de armadura que quiera.
6. Seleccione el plano de colocación. Haga clic en uno de los siguientes planos de colocación en la ficha Modificar | Colocar armaduragrupo Plano de colocación.
   • (Plano de trabajo actual)
   • (Referencia de recubrimiento cercana)
   • (Referencia de recubrimiento lejana)

   El plano define dónde se colocará la armadura en el anfitrión.

7. Seleccione la orientación o perspectiva de colocación.

   Armadura plana

   Haga clic en una de las siguientes orientaciones de colocación de la ficha Modificar | Colocar armaduragrupo Orientación de colocación.

   • (Paralela a plano de trabajo)
   • (Paralela a recubrimiento)
   • (Perpendicular a recubrimiento)

   La orientación define cómo se alinea la armadura cuando se coloca en el anfitrión.

   Armadura multiplanar

   Haga clic en una de las siguientes perspectivas de colocación en la ficha Modificar | Colocar armaduragrupo Perspectiva de colocación.

   • (Superior)
   • (Inferior)
   • (Frontal)
   • (Posterior)
   • (Derecha)
   • (Izquierda)

   La perspectiva define qué lado de la familia de armaduras multiplanares es paralelo al plano de trabajo.

8. Si se coloca una armadura de estilo estándar junto a una armadura de estilo de estribo/tirante, se forzará el cursor de la armadura estándar a lo largo del borde de la armadura de estilo de estribo/tirante. Esto incluye los bordes rectos, así como los empalmes y ganchos de la armadura de estribo/tirante.
9. Haga clic para colocar la armadura en el anfitrión. Si es necesario, pulse la barra espaciadora durante la colocación para girar la orientación de la forma de armadura dentro de la referencia de recubrimiento. Se puede cambiar la orientación tras la colocación seleccionando la armadura y usando la barra espaciadora del mismo modo.

   Si necesita colocar una armadura paralela a un borde distante del anfitrión, coloque el cursor cerca del borde y, a continuación, mantenga pulsada la tecla Mayús. El borde se resaltará. Mantenga pulsada la tecla Mayús y coloque la armadura donde sea necesario.

   Por defecto, la longitud de la armadura será la del elemento anfitrión o la de otros elementos anfitriones dentro de las restricciones de la referencia de recubrimiento. Para editar longitudes, active una vista de plano o de alzado, seleccione el ejemplar de armadura y modifique los puntos finales según se requiera.

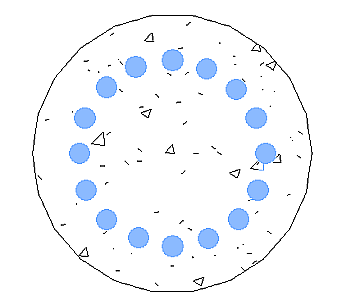

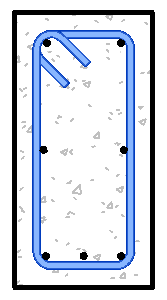

   Armadura perpendicular colocada en un pilar	Armadura en una viga

   Nota: Para cambiar el anfitrión de una forma de armadura, selecciónelo y haga clic en la ficha Modificar | Armadura estructuralgrupo Anfitrión (Seleccionar nuevo anfitrión). A continuación, seleccione un nuevo anfitrión de armadura.
