A propos de l'exportation de fichiers AutoCAD DWG

Lorsque vous exportez un fichier de dessin AutoCAD, les objets 3ds Max sont convertis en objets AutoCAD.

• Menu Application > Exporter > AutoCAD (*.DWG)

Comme AutoCAD ne prend pas en charge l'animation, l'outil d'exportation produit des objets statiques, en fonction de l'image actuelle définie par la glissière temps.

Si des couches, des instances ou des couleurs ont été utilisées pour organiser les objets dans la scène, cette structure est conservée lorsque le modèle est exporté.

Les objets exportés auxquels des modificateurs sont attribués sont affectés par l'état courant du modificateur. Par exemple, si le modificateur Effiler affecté à une boîte est désactivé, la scène exportée affiche une boîte non effilée.

Remarque : l'exportation vers un fichier de dessin AutoCAD R14 n'est pas prise en charge. Si vous travaillez avec AutoCAD R14, effectuez l'exportation vers un format de fichier 3DS ou DXF .

Conséquences de l'ouverture de fichiers DWG

Lorsque les dessins exportés sont ouverts dans AutoCAD, une vue isométrique (3/4) tournée vers la direction XY positive est affichée, au lieu d'une vue de face en élévation.

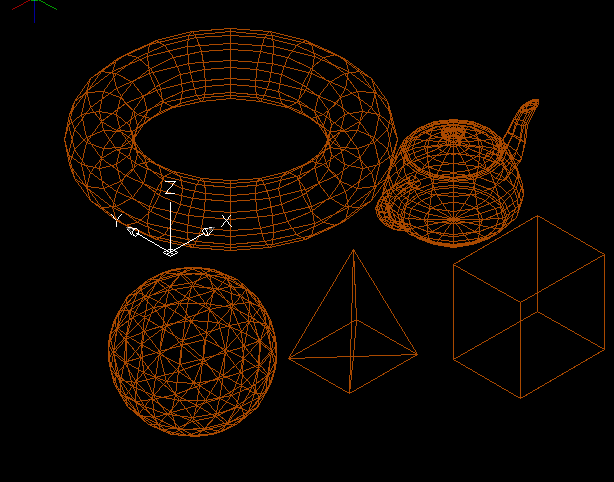

Vue isométrique d'un modèle exporté ouvert dans AutoCAD.

Le module d'exportation définit également deux variables système AutoCAD:

• INSUNITS (Unités d'insertion) définit la valeur de l'unité de dessin pour les blocs ou images insérés à partir d'AutoCAD Design Center. Par conséquent, si vous possédez des unités d'un modèle 3ds Max définies en millimètres, INSUNITS sera défini sur 4.
• MESURE définit les unités du dessin en valeurs Impérial ou Métrique.
