Courbe du miroir

Une courbe du miroir est une image de la courbe originale.

• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > panneau déroulant Créer courbes > Zone Courbes dépendantes > bouton Miroir
• Sélectionnez un objet NURBS. > Groupe de fonctions Modifier > boîte à outils NURBS > (Créer courbe du miroir)

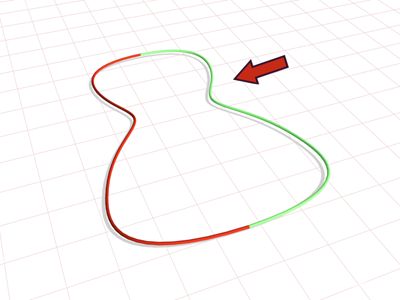

Courbe utilisée pour créer une courbe du miroir

Procédures

Créer une courbe du miroir :

L'objet NURBS doit contenir au moins une courbe.

1. Dans la boîte à outils NURBS, activez (Créer courbe du miroir).
2. Dans le panneau déroulant Courbe du miroir, choisissez l'axe ou le plan à utiliser.
3. Cliquez sur la courbe que vous souhaitez réfléchir, puis faites glisser le curseur pour définir la distance initiale.

   Une courbe du miroir est créée. Un gizmo (jaune par défaut) indique la direction de la mise en miroir. La transformation du gizmo d'une courbe du miroir change l'orientation du miroir, ce qui permet d'appliquer la mise en miroir le long d'un axe non aligné sur un axe de coordonnées local.

4. Ajustez les paramètres de miroir.

Interface

Dans les fenêtres, un gizmo (jaune, par défaut) indique l'axe du miroir.

Panneau déroulant Courbe du miroir (lors de la création)

Zone Axe du miroir

Les boutons Axe du miroir permettent de contrôler le sens dans lequel la courbe originale est réfléchie.

Il n’est pas possible de transformer la courbe du miroir directement (cela transformerait simplement la courbe du miroir et sa courbe parent en même temps). Pour la transformer, transformez son gizmo. En recourant à des transformations, vous pouvez réfléchir la surface par rapport à un axe arbitraire au lieu d'utiliser l'un des axes de miroir prédéfinis. Lorsque vous transformez une courbe du miroir, vous transformez en fait le plan du miroir : la rotation fait pivoter le plan par rapport auquel la courbe est réfléchie. (Cette action revient à faire pivoter le gizmo du miroir dans le modificateur Miroir.)

Décalage

Définit la distance entre le miroir et la courbe d'origine.

Ce paramètre peut être animé.

Panneau déroulant Courbe du miroir (lors d'une modification)

Zone Axe du miroir

Les boutons Axe du miroir permettent de contrôler le sens dans lequel la courbe originale est réfléchie.

Il n’est pas possible de transformer la courbe du miroir directement (cela transformerait simplement la courbe du miroir et sa courbe parent en même temps). Pour la transformer, transformez son gizmo. En recourant à des transformations, vous pouvez réfléchir la surface par rapport à un axe arbitraire au lieu d'utiliser l'un des axes de miroir prédéfinis. Lorsque vous transformez une courbe du miroir, vous transformez en fait le plan du miroir : la rotation fait pivoter le plan par rapport auquel la courbe est réfléchie. (Cette action revient à faire pivoter le gizmo du miroir dans le modificateur Miroir.)

Décalage

Définit la distance entre le miroir et la courbe d'origine.

Ce paramètre peut être animé.

Remplacer la courbe de base

Permet de remplacer la courbe parent. Cliquez sur ce bouton, puis sur la courbe pour remplacer la courbe originale.
