Accrochages standard

Les accrochages standard vous permettent d'effectuer des accrochages à des objets maillage et de forme, ainsi qu'à la grille active.

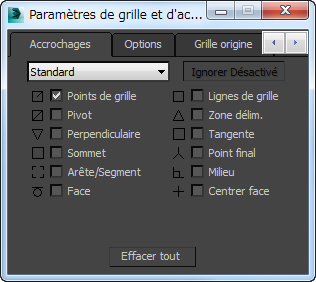

• Menu standard : menu Outils > Grilles et accrochages > Paramètres de grille et d'accrochage > Boîte de dialogue Paramètres de grille et d'accrochage > Panneau Accrochages > Sélectionnez Standard dans la liste déroulante.
• Menu amélioré : menu Scène > Grilles et accrochages > Paramètres de grille et d'accrochage > Boîte de dialogue Paramètres de grille et d'accrochage > Panneau Accrochages > Sélectionnez Standard dans la liste déroulante.

Remarque : La disposition de la boîte de dialogue Paramètres de grille et d'accrochage est générée en cours d'exécution. En conséquence, il est possible qu'elle diffère légèrement des illustrations montrées ici.

Les autres types d'accrochages, lorsqu'ils sont actifs, sont prioritaires par rapport aux accrochages Points de grille et Lignes de grille ; si la souris se trouve à égale distance entre un point de grille et un autre type d'accrochage, c’est l'autre type d'accrochage qui sera réalisé.

Remarque : Les illustrations de bouton ci-après proviennent de la barre d'outils Accrochages.

Points de grille

Permet l'accrochage aux intersections de la grille. Ce type d'accrochage est activé par défaut. Raccourci clavier : Alt+F5.

Lignes de grille

Permet l'accrochage à n’importe quel point d'une ligne de grille.

Pivot

Permet l'accrochage aux points de pivotement des objets. Raccourci clavier : Alt+F6.

Boîte englobante

Permet l'accrochage à l'un des huit coins de la boîte englobante d'un objet.

Perpendiculaire

Permet l'accrochage, sur la spline indiquée, à un point perpendiculaire par rapport au point précédent.

Tangente

Permet l'accrochage, sur une spline, à un point tangent par rapport au point précédent.

Sommet

Permet l'accrochage aux sommets des objets maillés ou des objets pouvant être convertis en maillages éditables. Permet l'accrochage aux segments sur une spline. Raccourci clavier : Alt+F7.

Point final

Permet l'accrochage aux points finaux des arêtes de maillages ou de splines. Raccourci clavier : Alt+F8

Arête/Segment

Permet l'accrochage en tout point des arêtes (visibles ou invisibles) ou des segments de spline. Raccourci clavier : Alt+F10.

Milieu

Permet l'accrochage au milieu des arêtes de maillages et de segments de splines. Raccourci clavier : Alt+F9.

Face

Permet l'accrochage en tout point de la surface d'une face. Les faces arrière étant supprimées, elles n’ont aucune incidence. Raccourci clavier : Alt+F11.

Centrer face

Permet l'accrochage au centre des faces triangulaires
