Vous pouvez imaginer le point de pivot comme représentant le centre local d'un objet et son système de coordonnées local.
Le point de pivot d'un objet est utilisé à différentes fins :
- Il constitue le centre de rotation et de modification d'échelle lorsque le centre de transformation Point de pivot est sélectionné.
- Il définit l'emplacement par défaut du centre d'un modificateur.
- Il définit le décalage de transformation pour ses enfants.
- Il définit l'emplacement de la connexion pour la cinématique inverse.
Vous pouvez ajuster les points de pivot en cliquant sur Pivot dans le groupe de fonctions Hiérarchie, puis en utilisant les fonctions du panneau déroulant Ajuster pivot.
Les fonctions sous le panneau déroulant Ajuster pivot ne peuvent pas être animées. Si vous ajustez le pivot d'un objet sur une image quelconque, celui-ci est modifié dans l'ensemble de l'animation.
Modification du pivot seulement
Si l'option Modifier pivot seulement est activée, les transformations déplacement et rotation s'appliquent uniquement au point pivot d'un objet sélectionné.
- Le déplacement ou la rotation du pivot n'a aucune incidence sur l'objet ou ses enfants.
- En revanche, si vous modifiez l'échelle du pivot, l'objet sera redimensionné à partir de son centre, mais les enfants ne seront pas affectés.

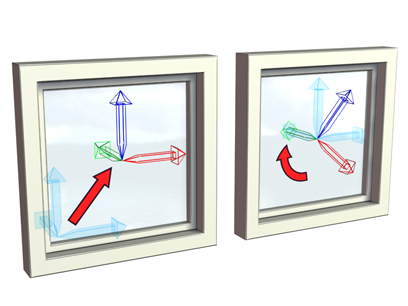

Modifier pivot seulement transforme le pivot sans déplacer l'objet.
Modification de l'objet seulement
Si la commande Modifier objet seulement est activée, les transformations s'appliquent uniquement aux objets sélectionnés. Les pivots ne sont pas modifiés.
Le déplacement, la rotation ou la mise à l'échelle de l'objet n'a pas d'incidence sur le pivot ou ses enfants.

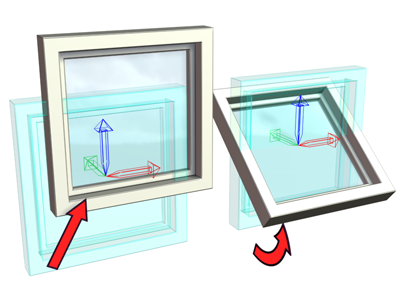

Modifier objet seulement transforme l'objet sans déplacer le pivot.
Modification de la hiérarchie seulement
Si la commande Modifier hiérarchie seulement est activée, les transformations rotation et echelle s'appliquent uniquement aux liens entre les objets et leurs enfants.
- La mise à l'échelle ou la rotation d'un objet a une incidence sur le décalage des liens vers ses enfants, mais non sur la géométrie de l'objet, ni sur celle de ses descendants. Les enfants sont décalés en raison de la mise à l'échelle ou de la rotation des liens.
Utilisez cette technique pour régler la relation de décalage entre les objets liés.
Utilisez cette méthode pour ajuster la relation de décalage entre des objets liés et pour adapter la structure à la géométrie.

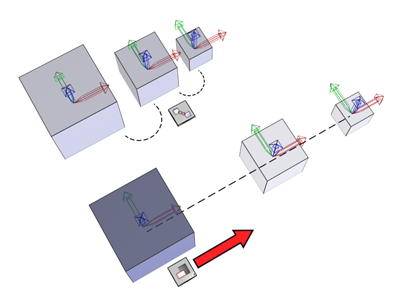

Après avoir créé une hiérarchie, vous pouvez mettre à l'échelle la position des enfants sans changer les dimensions des objets individuels.

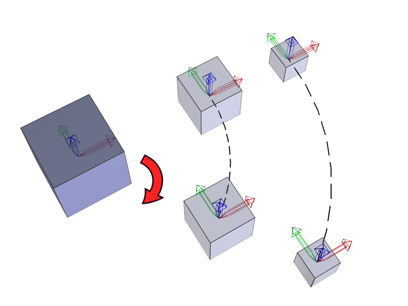

La rotation de la hiérarchie n'a aucune incidence sur l'orientation des objets individuels.
Alignement des pivots
Les boutons de la zone Axe du panneau déroulant Ajuster pivot changent de nom en fonction de l'état d'activation des options Modifier objet seulement et Modifier pivot seulement. L'axe est désactivé lorsque Modifier hiérarchie seulement est actif.
- Centrer sur objet/pivot
-
Déplace l'objet ou le pivot de sorte que le pivot se trouve au centre de l'objet.
- Aligner sur objet/pivot
-
Fait pivoter l'objet ou le pivot pour aligner le pivot sur le système de coordonnées local d'origine de l'objet.
- Aligner sur coord. univ.
-
Fait pivoter l'objet ou le pivot pour l'aligner sur le système de coordonnées universelles.
Réinitialisation du pivot
Cliquez sur Réinitialiser pivot pour replacer le point de pivot de l'objet sélectionné à sa position initiale et avec son orientation d'origine à la création de l'objet.
Réinitialiser pivot n'a aucune incidence sur l'objet, ni sur ses enfants. L'état de Modifier pivot seulement et de Modifier objet seulement est ignoré.
