La vue schématique prend en charge plusieurs vues listes affichant les objets et leurs relations sous forme de liste. Des vues listes sont disponibles pour les instances, les occurrences d'objets et les relations. Ces listes permettent de modifier rapidement la mise en relation des paramètres, de détacher des relations ou de rendre des instances uniques. Les options Liste permettent de synchroniser la liste avec la fenêtre ou l'affichage de noeuds dans la fenêtre Vue schématique.
Interface

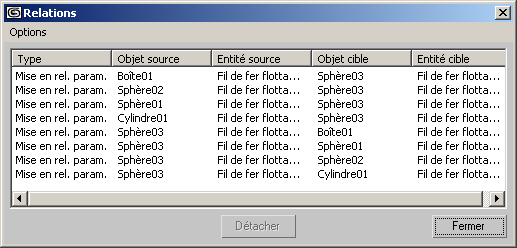

Vue liste affichant des relations
- Toutes les relations
-
Ouvre ou met à jour la liste des vues avec l'ensemble des relations des entités de vue schématique actuellement affichées.
- Relations sélectionnées
-
Ouvre ou met à jour la liste des vues avec l'ensemble des relations des entités de vue schématique actuellement sélectionnées.
- Toutes les instances
-
Ouvre ou met à jour la liste des vues avec l'ensemble des instances des entités de vue schématique actuellement affichées.
- Instances sélectionnées
-
Ouvre ou met à jour la liste des vues avec l'ensemble des instances des entités de vue schématique actuellement sélectionnées.
- Afficher les occurrences
-
Ouvre ou met à jour la liste des vues avec l'ensemble des entités partageant une propriété ou un type de relation avec les entités actuellement sélectionnées.
- Tous les contrôleurs animés
-
Ouvre ou met à jour la liste des vues avec l'ensemble des entités qui possèdent ou qui partagent des contrôleurs animés.
- Rendre unique
-
Dans les vues Toutes les instances et Instances sélectionnées, une copie de l'entité sélectionnée est réalisée et extraite de la liste.
- Détacher
-
Dans les vues Toutes les relations et Relations sélectionnées, élimine la relation sélectionnée et l'extrait de la liste.
Menu Options dans les boîtes de dialogue Vue liste
Les options Liste permettent de synchroniser les sélections effectuées dans la liste avec la fenêtre ou la vue schématique.
- Synchronisation sélection
-
Lorsque cette option est activée, la sélection de la vue schématique correspond aux sélections effectuées dans la liste.
- Panoramique sur sélection
-
Lorsque cette option est activée, la vue schématique effectue un panoramique pour placer l'entité sélectionnée dans la liste au centre de la vue schématique dans les limites du facteur de zoom existant. Pour les instances et les occurrences, il s'agira d'entités uniques. Pour les relations, il s'agira d'entités doubles.
- Zoom sélection
-
Lorsque cette option est activée, la vue schématique effectue un cadrage autour de l'entité sélectionnée dans la liste. Pour les instances et les occurrences, il s'agira d'entités uniques. Pour les relations, il s'agira d'entités doubles.
- Respect display (respecter affichage)
-
Lorsque cette option est activée, la liste de vues indique uniquement les entités activées pour affichage par le flotteur d'affichage.
