Utilisez Ovoïde pour créer une forme ovoïde.
-
Groupe de fonctions Créer >
(Formes) > Splines > panneau déroulant Type d'objet > Ovoïde
Une forme ovoïde est un ovale disposant d'un seul axe de symétrie.

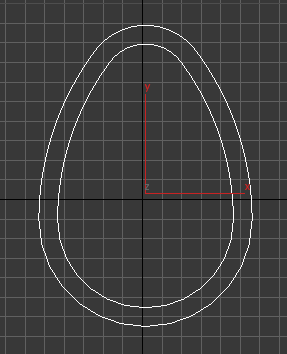

Spline ovoïde complète
La spline ovoïde est fournie en partie pour prendre en charge la fonction des réseaux de tuyauterie d'Autodesk Civil View.
Procédure
Pour créer une spline ovoïde :
- Accédez au groupe de fonctions Créer et cliquez sur (Formes).
- Cliquez sur Ovoïde.
- Dans une fenêtre, faites glisser le curseur verticalement pour définir les dimensions de départ de la forme ovoïde. Faites glisser le curseur horizontalement pour modifier l'orientation de la forme ovoïde (son angle).
- Relâchez le bouton de la souris.

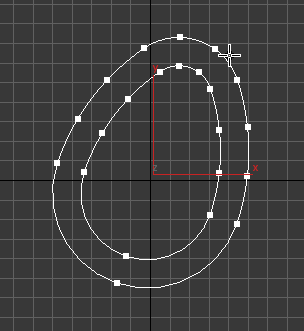

Spline ovoïde en phase de création
Si vous désactivez l'option Contour avant de créer la forme ovoïde, cela met fin à la création de cette dernière.
- Faites de nouveau glisser le curseur pour définir l'emplacement initial du contour, puis cliquez pour terminer la création de la forme ovoïde.
Interface
groupes de fonctions Rendu et Interpolation
La plupart des formes à base de splines partagent ces paramètres. Pour plus de détails, reportez-vous aux rubriques Panneau déroulant Rendu et Panneau déroulant Interpolation.
Panneau déroulant Entrée au clavier
Crée une spline ovoïde à partir du clavier. Utilisez les paramètres X/Y/Z pour spécifier le point central et les autres paramètres afin de définir la longueur et la largeur, puis cliquez sur Créer. Après avoir créé la spline, vous pouvez utiliser les commandes du panneau déroulant Paramètres pour ajuster les paramètres (voir ci-dessous).
Panneau déroulant Paramètres
- Longueur
- Définit la longueur de la forme ovoïde (son axe long).
- Largeur
- Définit la largeur de la forme ovoïde (son axe court).
- Contour
- Lorsqu'elle est activée, cette option crée un contour qui représente une forme ovoïde supplémentaire issue de la forme principale. Cette option est activée par défaut.
- EpaisseurLorsque l'option Contour est activée, elle définit le décalage entre la forme ovoïde principale et son contour.
- Angle
- Définit l'angle de la forme ovoïde, autrement dit la rotation autour de l'axe Z local de la forme. Lorsque l'angle est égal à 0.0, la longueur de la forme ovoïde est verticale, avec l'extrémité étroite en haut.
