Cette opération permet de créer un filetage extérieur (M20x2.5) sur la partie avant du demi-essieu. Utilisez la stratégie Filetage pour générer la trajectoire d'outil de l'opération de filetage.
- Dans le ruban, cliquez sur
l'onglet CAM
le groupe de fonctions Tournage
Filetage
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur
. - Cliquez sur le bouton
pour ajouter un nouvel outil de filetage. - Sous l'onglet Insert, sélectionnez Filetage dans le menu déroulant Type. Sélectionnez ensuite Profil plein triangulaire ISO dans le menu déroulant Forme de l'insert. Définissez le pas de filetage sur 2,5 mm (M20x2.5). Conservez les autres valeurs par défaut.
- Sous l'onglet Porte-outil, dans le menu déroulant Style, sélectionnez le type de porte-outil Filetage droit avec les valeurs par défaut.
- Cliquez sur le bouton
pour créer l'outil. - Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
- Cliquez sur l'onglet Géométrie.
- Cliquez sur le bouton Faces de filetage et sélectionnez la face de la pièce (voir ci-dessous) sur laquelle l'opération doit être effectuée.
Face de filetage sélectionnée
Les filetages ne couvrant pas l'intégralité de l'aire sélectionnée, il est nécessaire de définir une zone de limitation pour l'opération.
- Activez le groupe Limitation.
- Définissez la valeur Surépaisseur de brut à l'avant sur 0 mm.
- Définissez la valeur Surépaisseur de brut à l'arrière sur -2 mm.
Onglet Passes
- Cliquez sur l'onglet Passes.
- Sélectionnez Côté droit dans le menu déroulant Main de filetage.
- Définissez la profondeur de filetage sur 2 mm.
- Définissez le pas de filetage sur 2,5 mm.
- Le filetage ne terminant pas par une rainure, assurez-vous que la case Ralentir à l'extrémité du filetage est cochée pour que l'outil ralentisse à l'extrémité de la surface de filetage.
- Définissez la valeur Nombre de pas en Z sur 8.
Exécution du calcul
- Cliquez sur dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

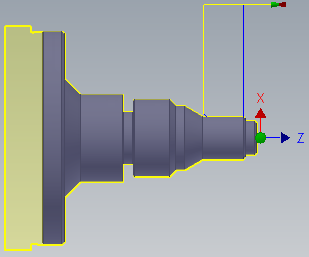

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.
Passez à la section Sectionner la pièce...
