Les opérations de tournage d'Inventor HSM permettent de supprimer le plus de brut restant possible à l'aide de l'opération sélectionnée. Utilisez la limitation de géométrie pour limiter la trajectoire d'outil à une zone spécifique de la pièce.
Pour utiliser la limitation de géométrie :
- Créez ou modifiez une opération de tournage.
- Cliquez sur l'onglet Géométrie.
- Cochez la case Limitation.
- A l'aide de la flèche de sélection Limitation, sélectionnez les faces/arêtes qui définissent le début et la fin de la zone à laquelle vous souhaitez limiter la trajectoire d'outil.
Utilisez les paramètres Surépaisseur de brut à l'avant et Surépaisseur de brut à l'arrière pour prolonger la trajectoire d'outil en dehors des zones de limitation ou pour limiter davantage la trajectoire d'outil à l'intérieur de la zone.

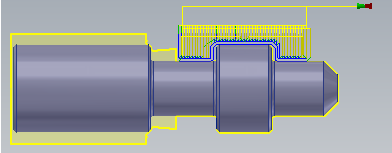

Aucun décalage avant et arrière

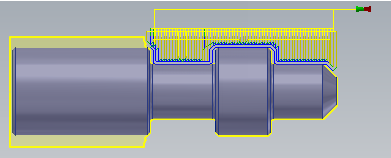

Décalage avant et arrière positif

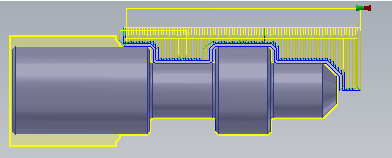

Décalage avant et arrière négatif
