Pour créer une feuille de configuration

Mode d'accès :

Ruban : onglet FAO

groupe de fonctions Trajectoire d'outil

Fiche technique

La fonction Fiche technique vous permet de générer un aperçu du programme NC pour l'opérateur CNC. Inventor HSM comprend plusieurs feuilles de configuration parmi lesquelles la feuille de configuration HTML est celle par défaut, entièrement personnalisable.

Conseil : Rapprochez-vous de votre revendeur pour la personnalisation des feuilles de configuration et des post-processeurs.

Création d'une feuille de configuration

Pour créer automatiquement une feuille de configuration, suivez ces étapes :

Orientez/effectuez un zoom sur la fenêtre de modèle de manière à ce qu'elle affiche clairement votre pièce et le repère.
Dans le navigateur FAO, sélectionnez les opérations à inclure dans la feuille de configuration ou effacez la sélection pour inclure toutes les opérations.
Dans le ruban, cliquez sur l'onglet FAO le groupe de fonctions Trajectoire d'outil Fiche technique . Vous pouvez également cliquer avec le bouton droit de la souris sur l'opération appropriée dans le navigateur FAO et sélectionner Générer fiche technique dans le menu contextuel.
Vous êtes ensuite invité à indiquer un dossier dans lequel enregistrer la feuille de configuration. Vous pouvez utiliser le dossier temporaire par défaut si vous voulez imprimer la feuille de configuration. Si vous souhaitez enregistrer la feuille de configuration ultérieurement, vous devez indiquer ou créer un dossier approprié.
La feuille de configuration est créée et automatiquement ouverte dans votre navigateur Internet. Vous pouvez ensuite imprimer la feuille de configuration à partir du navigateur Internet.

La plupart des feuilles de configuration présentent des paramètres communs qui peuvent être utilisés pour ajuster leur comportement. Les paramètres peuvent être définis dans la boîte de dialogue Post-processer. Par exemple, vous pouvez définir le délai avant changement d'outil en secondes en définissant toolChangeTime dans la liste de propriétés dans la partie inférieure droite lors de la sélection de la feuille de configuration HTML appelée setup-sheet.cps.

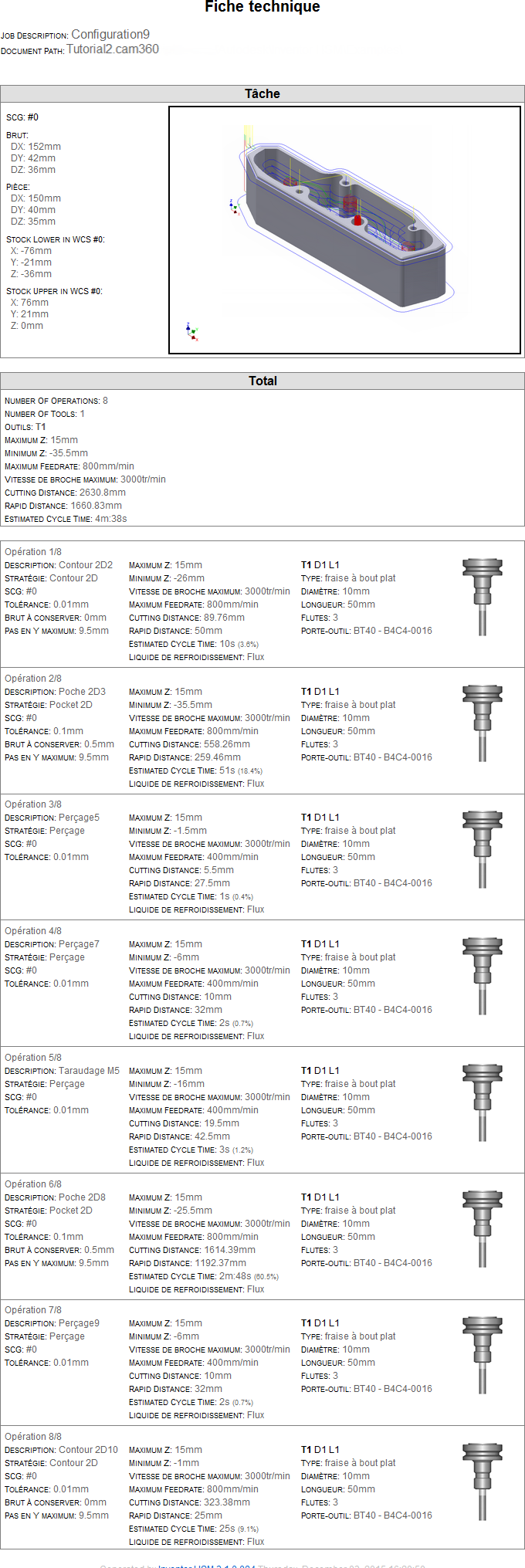

Exemple de feuille de configuration
