Pour créer la configuration (CAM Mania)

Commencez par créer la configuration.

1. Dans le ruban, cliquez sur l'onglet FAO groupe de fonctions Job Configuration .

La boîte de dialogue des opérations Configuration apparaît avec l'onglet Configuration actif.

Onglet Configuration

1. Dans le groupe Modèle, cliquez sur le bouton Modèle, puis sélectionnez la pièce dans la zone de délimitation du brut.




2. Dans le groupe Repère (WCS, Work Coordinate System), assurez-vous que l'option Point de cube de brut est sélectionnée dans le menu déroulant Origine.

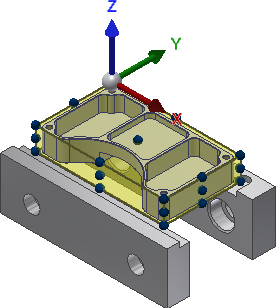

3. Sélectionnez le point du brut au niveau de l'angle supérieur gauche de la pièce, comme illustré dans l'image suivante.





Onglet Brut

1. Sélectionnez Cube à taille relative dans le menu déroulant Mode.
2. Sélectionnez Augmenter le brut sur les côtés et dessus/dessous dans le menu déroulant Mode d'offset de brut.
3. Définissez Offset latéral sur 0.
4. Définissez Décalage supérieur sur 0.
5. Définissez Offset sur profondeur d'usinage sur 0,2 po.
6. Cliquez sur le bouton , ou cliquez avec le bouton droit de la souris dans la fenêtre graphique et sélectionnez OK dans le menu de marquage pour quitter Configuration et fermer la boîte de dialogue Opération.

Passez à la section Pour ajuster le brut au nu...
