Trois des perçages présentent de petits alésages à la fraise pouvant être usinés lors d'une seule opération Perçage à l'aide d'un outil d'alésage à la fraise.
- Dans le ruban, cliquez sur
l'onglet FAO
groupe de fonctions Perçage
Perçage
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur le bouton
. - Dans la bibliothèque d'outils Bibliothèque d'exemples > Didacticiel, sélectionnez l'outil #60 - Ø10 mm 90° countersink.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
- Cochez la case Sélectionner diamètre identique.
- Sélectionnez la face alésée à la fraise de l'un des perçages.
Les faces alésées à la fraise des deux autres perçages sont automatiquement sélectionnées puisqu'elles sont identiques à la première.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

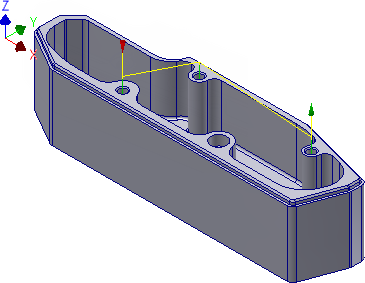

La trajectoire d'outil s'affiche de la manière illustrée dans l'image suivante :
Passez à la section Pour usiner le chanfrein...
