Explique les fonctions et les comportements des fenêtres qui contiennent des fichiers Inventor.
Lorsqu'un fichier est ouvert, il s'affiche dans une fenêtre graphique par défaut. Si plusieurs fichiers sont ouverts simultanément, chacun d'eux est affiché dans une fenêtre graphique distincte. Le même document peut être ouvert dans plusieurs fenêtres.
Fenêtre active
La fenêtre dans laquelle vous travaillez est la fenêtre active. Cliquez à l'intérieur d'une fenêtre graphique avec le curseur pour la rendre active.
Vous pouvez également activer une fenêtre que vous voulez utiliser en sélectionnant un fichier (accédez à la liste déroulante dans l'onglet Afficher du ruban, le groupe de fonctions Fenêtres). Lorsque plus de neuf fichiers sont ouverts, l'option Plus de fenêtres apparaît en bas de la liste déroulante. Cliquez sur Plus de fenêtres pour ouvrir la boîte de dialogue Fenêtre à partir de laquelle vous pouvez activer un autre fichier.
Afficher les onglets des documents ouverts
Vous pouvez gérer la visibilité des onglets situés au bas de la fenêtre qui portent le nom des documents ouverts. Dans l'onglet Afficher du ruban, le groupe de fonctions Fenêtres, la liste déroulante Interface utilisateur, sélectionnez ou désactivez la case Onglets de documents.
Comportements dans les fenêtres actives
- Lorsqu'une commande le requiert, un message s'affiche dans la partie inférieure gauche pour indiquer l'étape suivante. Si aucune commande n'est active, le message Appuyez sur F1 pour obtenir de l'aide s'affiche dans la partie inférieure gauche.
- Cet indicateur n'est pas disponible avec les systèmes d'exploitation à 64 bits.
- Si plusieurs documents sont ouverts, les commandes Cascade, Réorganiser et Documents ouverts s'affichent en bas de la fenêtre graphique.

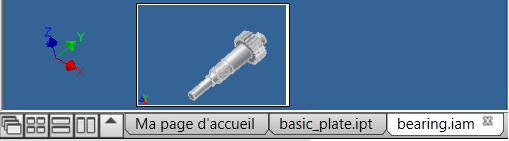

- Une info-bulle s'affiche lorsque vous placez le curseur sur un nom de fichier dans la partie inférieure de la fenêtre graphique d'Inventor, comme illustré dans l'image suivante :
Barre d'état
La barre d'état s'affiche en bas de la fenêtre active. Elle indique l'action suivante requise par la commande active. Elle comporte un compteur de capacité qui fournit des informations sur la consommation de mémoire. Si aucune commande n'est active, le message Appuyez sur F1 pour obtenir de l'aide s'affiche dans la partie inférieure gauche.
Vous pouvez activer et désactiver la visibilité de la barre d'état. Sur le ruban, cliquez sur l'onglet Afficher, dans le groupe de fonctions Fenêtres, la liste déroulante Interface utilisateur, puis sélectionnez ou désélectionnez la case à cocher Barre d'état.
Lorsqu'une esquisse 2D ou 3D est active, la barre d'état affiche les commandes d'affichage d'esquisse spécifiques à l'environnement d'esquisse.
Compteur de capacité
Le compteur de capacité s'affiche à l'extrême droite. Lorsque vous placez le curseur sur le Compteur de capacité, une info-bulle affiche :
- Le nombre total d'occurrences dans le document actif.
- Le nombre total de fichiers ouverts dans la session.
- Quantité de mémoire de la session.
Pour améliorer les performances lors de l'utilisation d'un ensemble de grande taille, servez-vous de l'indicateur de capacité pour déterminer l'état actuel de l'utilisation de la mémoire. Pour réduire la consommation de mémoire, masquez certains composants et créez une représentation de niveau de détail. Pour réduire encore davantage l'utilisation de la mémoire, utilisez un niveau de détail de substitution.
Le compteur peut être utilisé dans Inventor uniquement : l'affichage est limité au processus Autodesk Inventor. La couleur passe du vert au jaune lorsque l'espace alloué dépasse les 60 %, puis du jaune au rouge lorsqu'il dépasse 80 %.
