Pour travailler avec les versions futures des fichiers pièce

Référencez des versions futures (plus récentes) de fichiers pièce Inventor dans une version plus ancienne d'Inventor.

Pour ce faire, les dernières mises à jour doivent être installées pour votre version d'Inventor. Vous pouvez les télécharger grâce à l'application de bureau Autodesk ou à partir du site https://manage.autodesk.com. Les mises à jour ne sont plus disponibles pour les anciennes versions d'Inventor qui ne sont plus prises en charge.

Pour placer une nouvelle version d'un fichier pièce

Cette procédure permet de créer une référence à la version ultérieure d'un fichier pièce dans un fichier ensemble.

1. Placer une version future d'un fichier pièce dans un fichier ensemble : dans un fichier ensemble, sur le ruban, cliquez sur l'onglet Assembler le groupe de fonctions Composant Placer.

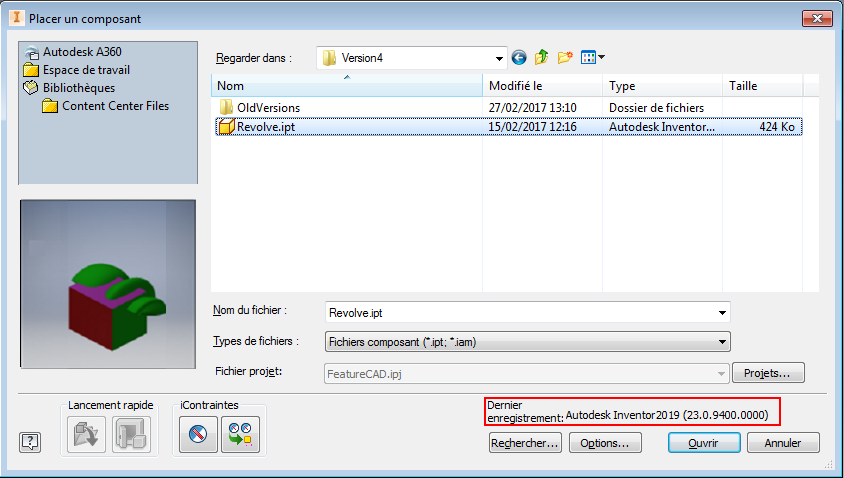

2. Recherchez et sélectionnez le futur fichier pièce (.ipt) à placer. La version d'Inventor dans laquelle le fichier a été enregistré pour la dernière fois apparaît.



3. Le cas échéant, cliquez sur Options pour ouvrir la boîte de dialogue Options de fichier et indiquez la représentation de vue de conception souhaitée. Cliquez sur OK.
4. Dans la boîte de dialogue Placer un composant, double-cliquez sur Ouvrir. Les corps solides et surfaciques sont créés.

   Vous pouvez placer plusieurs occurrences selon vos besoins.

Fichier obtenu

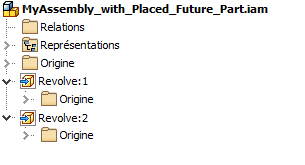

• Le navigateur affiche le futur fichier référencé.



• Vous pouvez modifier la représentation du futur fichier placé à partir du noeud de navigateur en cliquant avec le bouton droit de la souris, puis en choisissant l'option de menu Modifier la représentation.
• Vous pouvez remplacer ce futur fichier placé par un autre composant à partir du noeud de navigateur à l'aide de l'option de menu contextuel Composant Remplacer tout. Le remplacement de composants avec un futur fichier n'est pas pris en charge.

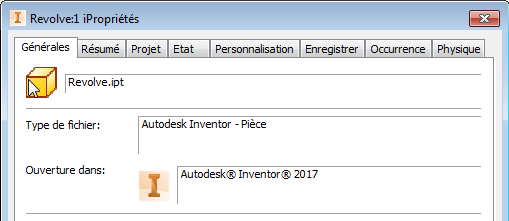

• Les iPropriétés de la future pièce sont disponibles.



• Le fichier ensemble peut être enregistré puis rouvert par toute installation d'Inventor de la même version.

Pour ouvrir ou dériver une version future d'un fichier pièce

Cette procédure permet de créer une référence à une version future d'un fichier pièce Inventor dans un fichier pièce.

1. Effectuez l'une des opérations suivantes :
   • Fichier Ouvrir.
   • Dans un fichier pièce : sur le ruban, cliquez sur l' onglet Gérer le groupe de fonctions Insérer Dériver .

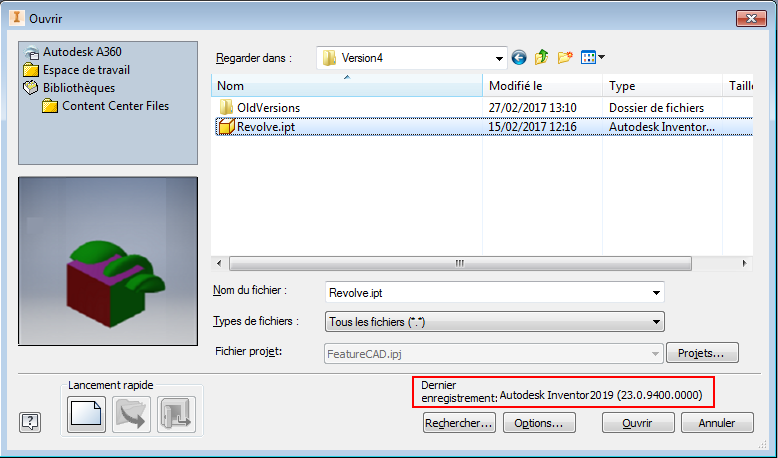

2. Recherchez et sélectionnez le futur fichier pièce (.ipt) à ouvrir.



3. Le cas échéant, cliquez sur Options pour ouvrir la boîte de dialogue Options de fichier et indiquez la représentation de vue de conception souhaitée, puis cliquez sur OK.
4. Dans la boîte de dialogue Ouverture de fichier, cliquez sur Ouvrir. Les corps solides et surfaciques sont créés.
5. Dans la boîte de dialogue Pièce dérivée future, vous pouvez inclure ou exclure des corps solides et surfaciques.
6. Cliquez sur Appliquer pour enregistrer les modifications.

Fichier obtenu

• Le navigateur affiche le futur fichier référencé.



• La fonction de pièce dérivée est modifiable.
• Le fichier pièce peut être enregistré puis rouvert par toute installation d'Inventor de la même version.
