Création de fichiers à partir de gabarits

Création d'un fichier à l'aide d'un gabarit standard

Il existe un gabarit standard pour chaque type de fichier : pièce, ensemble, dessin et présentation. (Seuls les types de fichier Pièce et Dessin sont disponibles pour Inventor LT). Lorsque vous créez un fichier, le gabarit standard est utilisé par défaut.

1. Cliquez sur Fichier Nouveau.
2. Sélectionnez un type de fichier à ouvrir ou cliquez sur Nouveau pour ouvrir la boîte de dialogue Créer un fichier.

Remarque : Le gabarit standard (par exemple, standard.ipt) doit se trouver dans le répertoire des gabarits. Si le fichier a été renommé ou déplacé, cliquez sur le bouton Nouveau afin d'ouvrir la boîte de dialogue Créer un fichier et de rechercher le gabarit approprié.

Création d'un fichier à l'aide d'un gabarit personnalisé

Vous pouvez créer des gabarits avec des unités de mesure, des normes de dessin, des propriétés de fichier ou d'autres paramètres par défaut différents et les utiliser pour créer de nouveaux fichiers.

1. Cliquez sur Fichier Nouveau .
2. Dans la boîte de dialogue Créer un fichier, sélectionnez un gabarit.

Conseil : Avec Inventor, vous pouvez créer un fichier gabarit avec des expressions prédéfinies pour les iPropriétés afin d'unifier vos listes de pièces ou toute autre documentation.

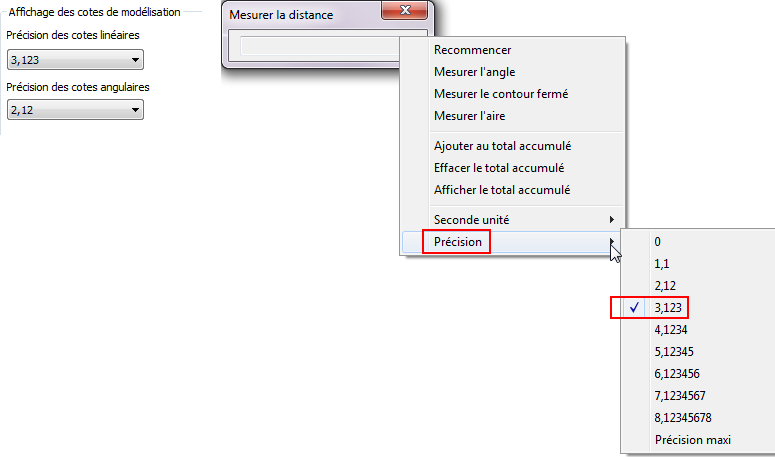

Important : Lorsque vous créez un fichier gabarit dans une nouvelle version d'Inventor (par exemple, la version R2 ou R3 d'Inventor 2017, ou encore Inventor 2018 et versions ultérieures), la valeur par défaut de la précision de la mesure doit être définie à la fois dans les champs disponibles sous Paramètres du document onglet Unités section Affichage des cotes de modélisation et dans la boîte de dialogue Mesurer la distance Précision.
