Référence de la boîte de dialogue Bord tombé

Crée un collet en ajoutant une face de tôlerie et un pli à une arête ou une arête non linéaire sur une face.

A moins que vous ne modifiiez les options des paramètres de forme de base, le collet est créé avec les paramètres par défaut de dépliage, pli et coin.

Mode d'accès: Sur le ruban, cliquez sur l' onglet Tôlerie le groupe de fonctions Créer Bord tombé.

Onglet Forme

Spécifie les arêtes, l'angle, le rayon, la hauteur, le datum à partir duquel la hauteur est mesurée, ainsi que la position du pli par rapport à l'arête.

Arêtes

Sélectionne une ou plusieurs arêtes auxquelles vous appliquez le collet, ou toutes les arêtes définies par un contour fermé autour d'une face sélectionnée.

Arête: Indique une ou plusieurs arêtes individuelles auxquelles le collet est appliqué.
Contour fermé: Spécifie une arête non linéaire et applique le collet à toutes les arêtes du contour fermé sélectionné.

Angle de bord tombé

Définit l'angle du bord tombé par rapport à la face contenant les arêtes sélectionnées. Ce champ accepte les entrées numériques, les formules, les paramètres et les valeurs mesurées.

Rayon de pliage

Définit le rayon de pliage entre le bord tombé et la face contenant les arêtes sélectionnées. La valeur par défaut est le paramètre système RayonPli défini dans la boîte de dialogue Styles de tôle. Ce champ accepte les entrées numériques, les formules, les paramètres et les valeurs mesurées.

Encombrement de la hauteur

Indique si vous définissez la hauteur de votre collet selon une Distance spécifique ou en sélectionnant une géométrie A.

L'option Jusque utilise la méthode suivante pour calculer la limite.

Ecart
Point de référence
Distance calculée
Plan parallèle au plan de base
Plan de base

Pour la hauteur du collet, entrez une valeur et acceptez les entrées numériques, les formules, les paramètres ou les valeurs mesurées. Vous pouvez également sélectionner une géométrie et entrer plus tard une valeur de décalage pour permettre la détermination du collet selon la position d'une autre géométrie sur la pièce.

Conseil : Pour activer le glissement dynamique de la hauteur du collet dans la fenêtre graphique, cliquez sur Distance de l'encombrement de la hauteur.

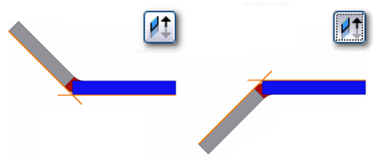

Inverser la direction Disponible lorsque la hauteur spécifiée est définie comme Distance.
Remarque : Cette option utilise l'arête opposée à l'arête sélectionnée tout en conservant les autres paramètres de collet entrés.

L'illustration suivante présente les résultats obtenus suite à la sélection de l'option Inverser la direction.

Options Référence de la hauteur

A partir de l'intersection des deux faces externes

Mesure la hauteur du collet à partir de l'intersection des faces externes. Dans l'illustration ci-dessous, la ligne orange indique les faces externes.

A partir de l'intersection des deux faces internes

Mesure la hauteur du collet à partir de l'intersection des faces internes. Dans l'illustration ci-dessous, la ligne orange indique les faces internes.

Hors tout avec le pli

Mesure la hauteur du collet parallèle à la face du collet et tangente au pli. Dans l'illustration ci-dessous, la ligne orange indique la ligne de tangence du pli perpendiculaire à la face du collet.

Aligné ou orthogonal

Indique si la mesure de la hauteur est alignée sur la face du collet ou si elle est orthogonale par rapport à la face de base. Dans l'illustration ci-dessous, la mesure de gauche est alignée tandis que la mesure de droite est orthogonale.

Options Position du pli

Spécifie où placer le pli par rapport à l'étendue de la face contenant les arêtes sélectionnées.

A l'intérieur de la face de base: Positionne la face externe du collet afin qu'elle reste dans l'étendue de la face de l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique le positionnement du pli par rapport à la face externe et à l'arête sélectionnée.
Pli partant du bord de la face: Commence le pli à l'arête de la face sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique le point de départ du pli du collet.
A l'extérieur de la face de base: Positionne la face interne du collet afin qu'elle reste à l'extérieur de l'encombrement de la face de l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique la position du pli par rapport à la face interne et à l'arête sélectionnée.
Pli tangent au bord de la face: Positionne le pli tangent à l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique la condition de tangence du pli par rapport à l'arête sélectionnée.

(Autres)

Spécifie l'encombrement du collet.

Arête: Crée un collet sur toute la longueur de l'arête de la face sélectionnée.
Largeur: Crée un collet d'une largeur spécifique selon un décalage défini par rapport à un sommet, un point/plan de construction ou une face plane sélectionné sur l'arête d'une face existante. Vous pouvez indiquer que le collet est doté d'une largeur spécifique centrée sur le milieu de l'arête sélectionnée.
Décalage: Crée un décalage du collet à partir de deux sommets, points/plans de construction ou faces planes sélectionnés sur l'arête d'une face existante.
Depuis-Jusque: Crée un collet dont la largeur est déterminée par la sélection d'une géométrie de pièce existante (sommets, points/plans de construction ou faces planes coupant l'arête de définition) qui spécifie l'encombrement depuis et jusqu'au collet.
Ancienne méthode: Cette option est désactivée par défaut dans les pièces créées avec les versions R2009 ou plus récentes. Lorsqu'elle est cochée, cette option désactive la nouvelle fonctionnalité offrant davantage de contrôle sur le positionnement et la mesure du pli. Cette option est activée par défaut lorsque vous modifiez des fonctions de bord tombé sur des pièces en tôle créées avec des versions antérieures à R2009. Vous pouvez modifier la fonction avec l'option qui était active lors de la création de cette fonction. Si nécessaire, désactivez cette option afin de bénéficier des fonctionnalités de contrôle disponibles dans la version actuelle.
