- Les résultats sont chargés automatiquement dans Autodesk Nastran In-CAD.

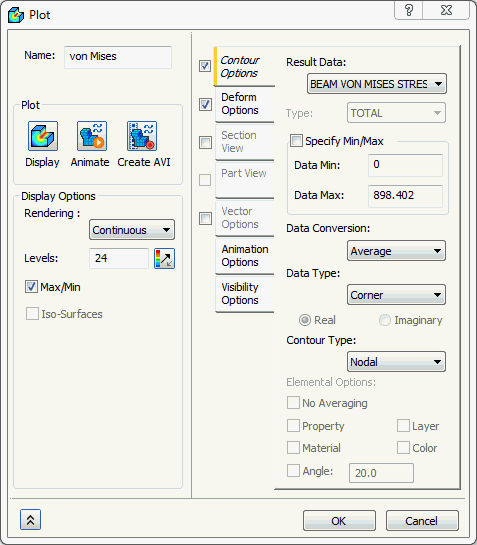

- Cliquez avec le bouton droit sur Von Mises sous Résultats et sélectionnez Modifier.
- Sélectionnez POUTRE CONTRAINTE DE VON MISES dans le champ Données de résultat sous Options de contour.
- Assurez-vous que les onglets Options de déformation et Options de contour sont sélectionnés.

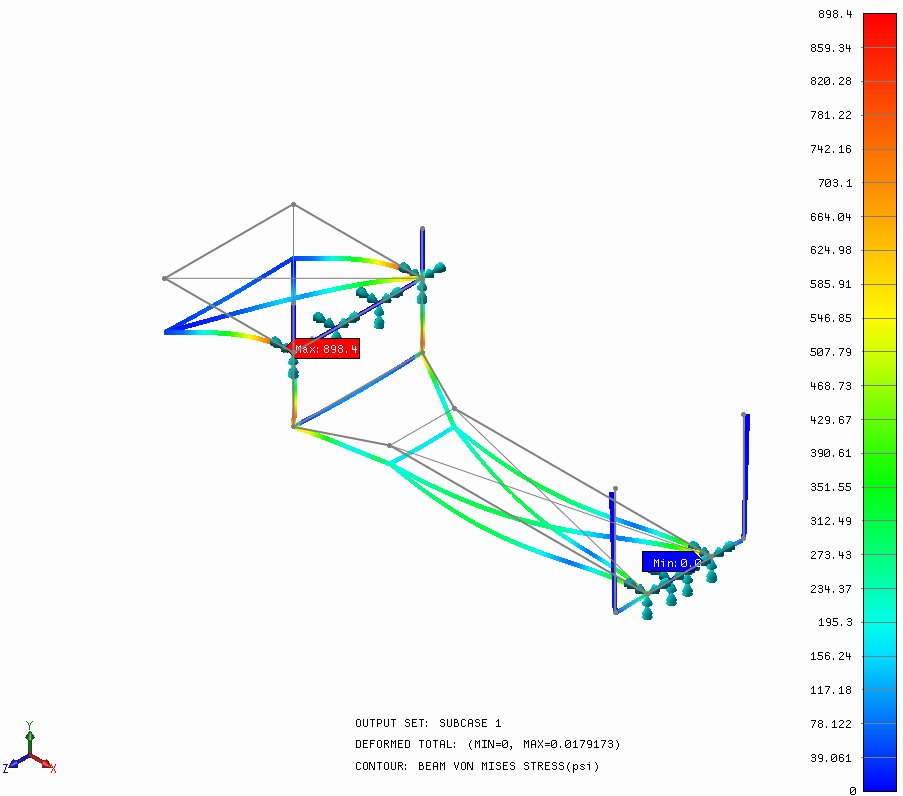

- Cliquez sur le bouton Afficher pour tracer le contour.
- Cliquez avec le bouton droit sur Résultats, puis cliquez sur Nouveau.

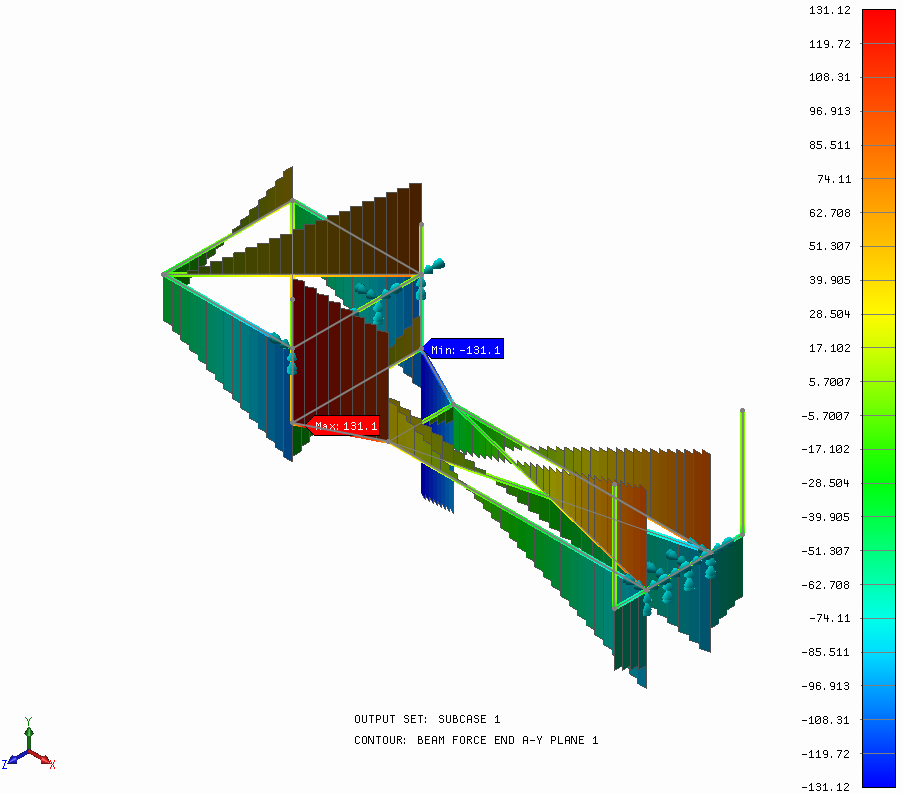

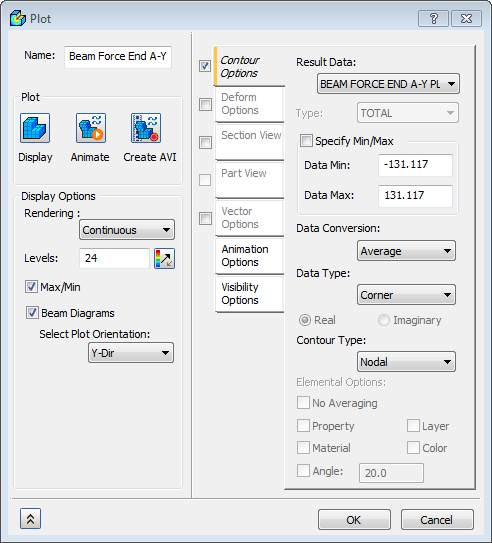

- Sélectionnez POUTRE FORCE FIN A-Y PLAN1 dans Données de résultat sous Options de contour pour tracer le Diagramme de la poutre avec force de cisaillement.
- Assurez-vous que l'option Diagrammes de la poutre est sélectionnée, et que l'option Sélectionner l'orientation du tracé est définie sur Direction Y.
- Désactivez l'option Options de déformation, puis cliquez sur Afficher.

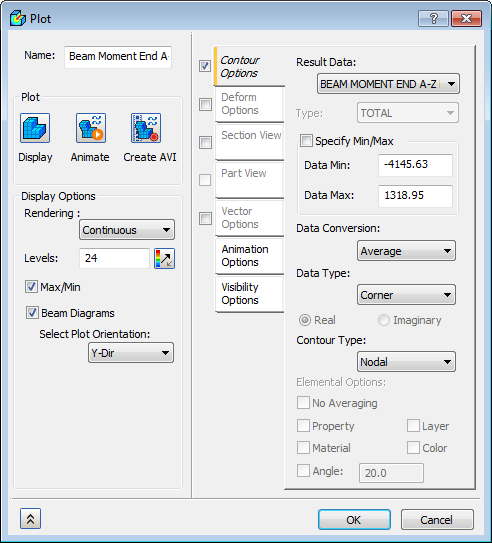

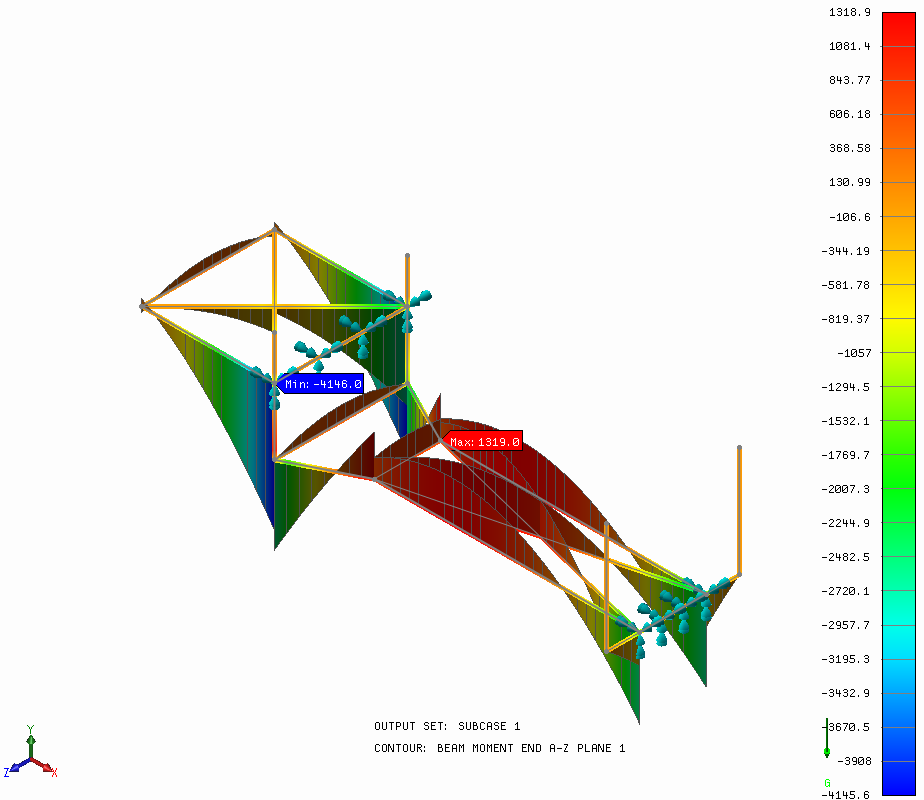

- Sélectionnez POUTRE MOMENT FIN A-Z PLAN 1 dans Données de résultat sous Options de contour pour tracer le Diagramme de la poutre avec moment de flexion.
- Assurez-vous que l'option Diagrammes de la poutre est sélectionnée, et que l'option Sélectionner l'orientation du tracé est définie sur Direction Y.
- Cliquez sur Afficher.
Ceci conclut l'analyse statique linéaire d'un cadre de remorque à l'aide d'éléments barres et poutres.
Résumé des principaux sujets abordés :
- Exécution d'une analyse d'une structure de barre/poutre
- Création des propriétés physiques d'un élément à l'aide d'une section
- Utilisation d'une charge de gravité
- Traçage d'un diagramme de la poutre
