- Cliquez avec le bouton droit sur Charges sous Sous-cas 1, puis sélectionnez Nouveau.
- Saisissez
NLssht Loads
dans Nom.

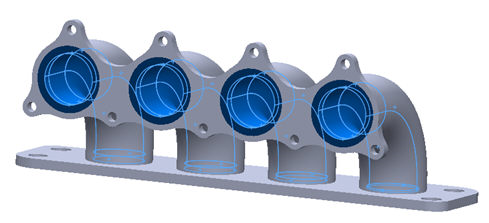

- Sélectionnez Flux thermique dans le menu déroulant Type, puis sélectionnez les surfaces intérieures de Bride 2 et les quatre tubes qui constituent le perçage. Les surfaces sont mises en surbrillance en bleu dans l'image ci-dessous.

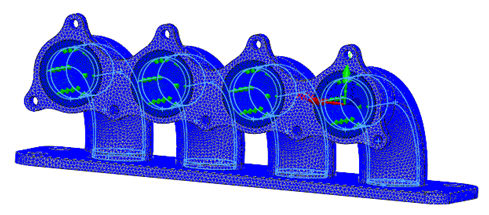

- Sous Définition de charge, saisissez 0,035 pour Flux thermique et vérifiez que le Sous-cas 1 est mis en surbrillance afin que la charge soit automatiquement ajoutée au Sous-cas 1.
- Cliquez sur le bouton
Nouveau pour définir une autre charge.
- Saisissez
Convection
dans Nom.
- Sélectionnez Convection dans le menu déroulant Type.

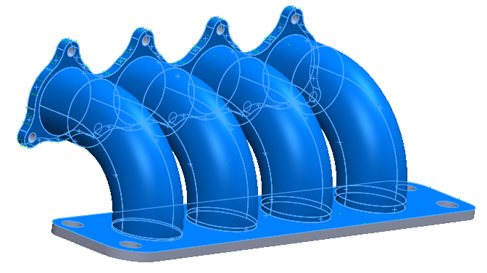

- Sélectionnez l'un des côtés constituant l'épaisseur de la Bride 2 et sélectionnez toutes les surfaces tangentes aux surfaces déjà sélectionnées. Continuez à sélectionner les surfaces des brides 1 et 2 faisant face au tube, ainsi que les surfaces extérieures des tubes. Les surfaces doivent être sélectionnées comme dans l'illustration ci-dessous.

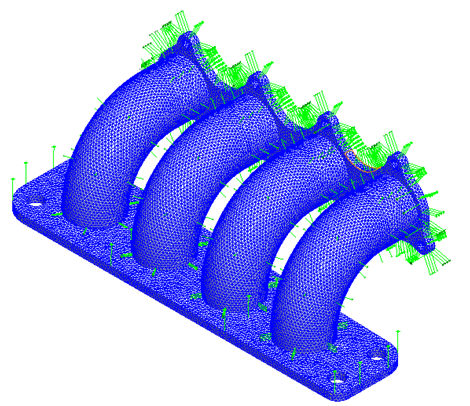

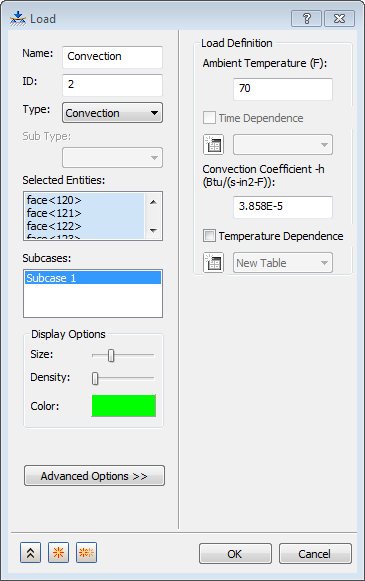

- Saisissez une valeur de Coefficient de convection de 3,858E-5 BTU/s à·2 °F) et de Température ambiante de 70 °F.
- Assurez-vous que le Sous-cas 1 est mis en surbrillance de sorte que la charge est automatiquement ajoutée au Sous-cas 1.
- Cliquez sur OK pour terminer la définition des charges.
- Cliquez sur le bouton
Nouveau pour définir une autre charge.

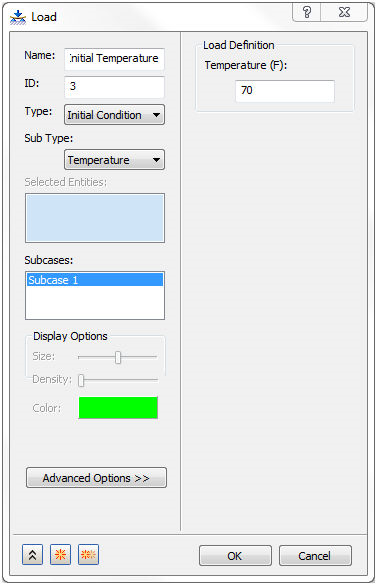

- Lorsque la boîte de dialogue Charge s'affiche à nouveau, saisissez
Initial Temperature
dans le champ Nom, puis sélectionnez Condition initiale dans le menu déroulant Type. La valeur Température doit apparaître dans la liste déroulante Sous-type. Saisissez ensuite 70 sous Température dans la zone Définition de charge. Cette option définit la température initiale du corps ; vous supposez qu'il s'agit de la température de l'air ambiant qui l'entoure.
- Sélectionnez Sous-cas 1 de sorte que cette charge est automatiquement ajoutée au Sous-cas 1.
- Cliquez sur OK.
