Configurer l'analyse

1. Dans l'arborescence, cliquez avec le bouton droit sur Analyse 1 et sélectionnez Modifier.
2. Saisissez Manifold Analysis dans Nom et NL SS Heat Transfer dans Titre. Sélectionnez Transfert thermique en régime permanent non linéaire dans le menu déroulant Type.

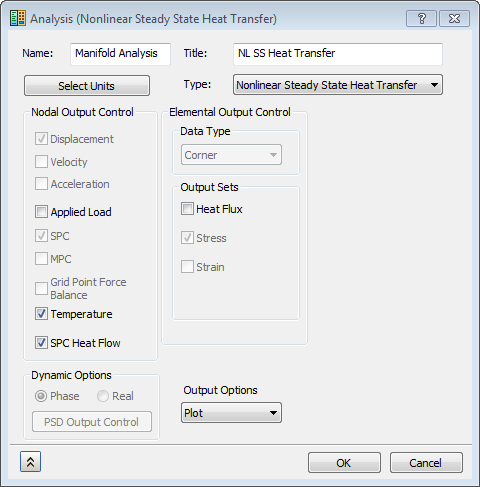

3. La boîte de dialogue doit se présenter comme illustrée ci-dessous.



4. Cliquez sur OK pour terminer la configuration de l'analyse et revenir à l'arborescence. Le modèle est maintenant prêt à être analysé.

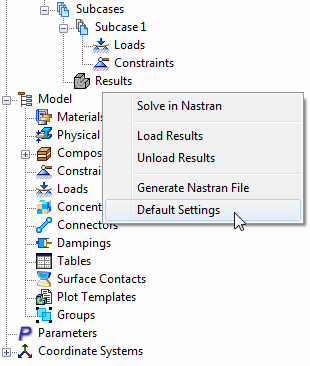

5. Cliquez avec le bouton droit dans un espace vide de l'arborescence et sélectionnez Paramètres par défaut.

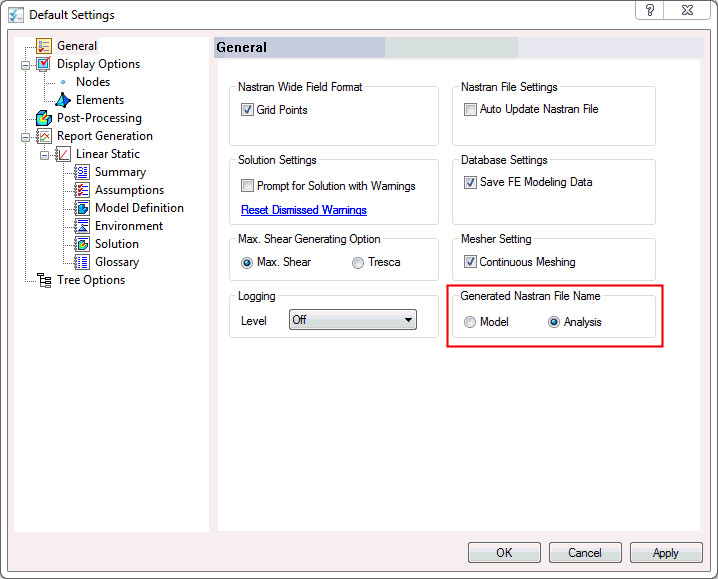

6. Dans Paramètres par défaut, sélectionnez Général, sous Nom de fichier Nastran généré, sélectionnez Analyse.



   Nom de fichier Nastran généré permet de définir les fichiers Nastran et FNO créés à l'aide du nom de l'analyse. Dans ce cas, l'analyse de contrainte thermique est sélectionnée comme analyse pour que le fichier FNO d'analyse thermique enregistré porte le nom de l'analyse, lequel sera utilisé dans l'analyse statique linéaire en tant que charge de sortie pour exécuter l'analyse de contrainte thermique. Veillez à rebasculer le bouton radio Modèle une fois ce didacticiel terminé.

7. Cliquez sur OK.
