Pré-traitement du modèle

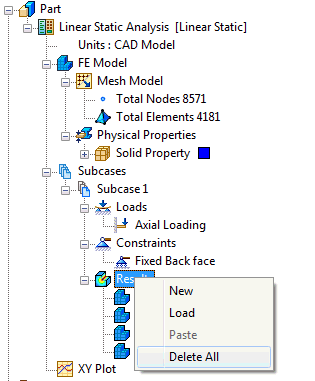

1. Supprimez les résultats de l'opération précédente en cliquant avec le bouton droit sur Résultats et en sélectionnant Tout supprimer.



2. Cliquez avec le bouton droit sur Analyse statique linéaire, sélectionnez Nouveau Sous-cas et cliquez sur OK.
3. Cliquez avec le bouton droit sur Charges, puis sélectionnez Nouveau.

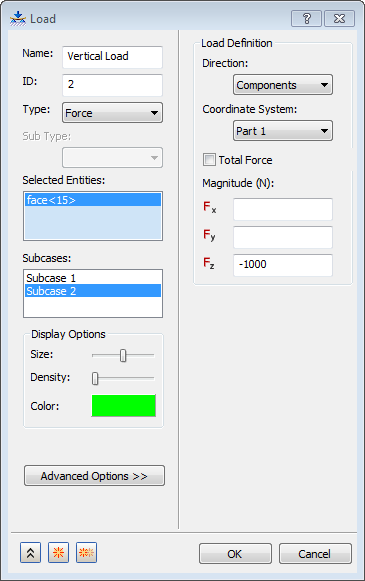

4. Modifiez le Nom en Vertical Load. Sélectionnez le même trou que celui utilisé pour la charge précédente et assurez-vous que l'option Sous-cas 2 est sélectionnée dans la liste Sous-cas. Sous Définition de charge, saisissez -1000 dans le champ FZ et cliquez sur OK.





5. La nouvelle charge et la contrainte fixe précédente sont utilisées dans le deuxième sous-cas.
6. Cliquez avec le bouton droit sur Sous-cas 2 et sélectionnez Modifier.

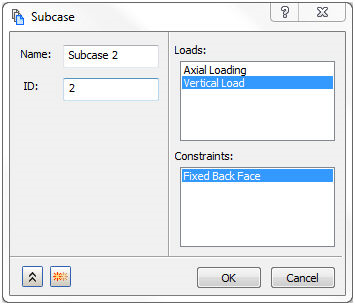

7. Dans le formulaire Sous-cas, sélectionnez Vertical Load dans Charges et Fixed Back Face dans Contraintes, puis cliquez sur OK.

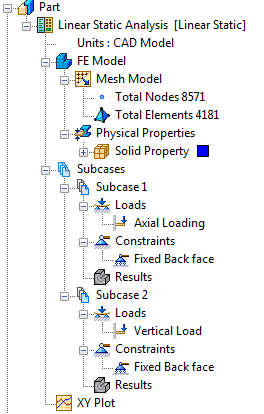

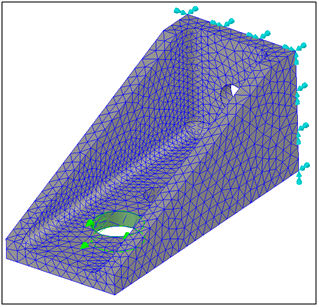

8. Le nouveau sous-cas est ajouté au Modèle d'éléments finis, comme illustré ci-dessous.
