Post-traitement des résultats

  1. Une fois la solution terminée, les résultats sont automatiquement chargés dans Autodesk Nastran In-CAD.

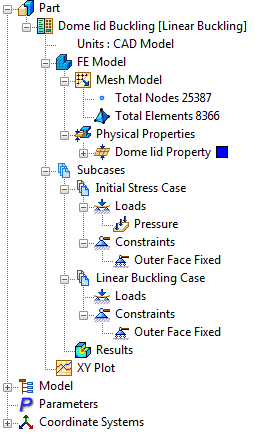

  2. Dans l'arborescence, vous pouvez voir que les résultats ont été calculés pour la contrainte initiale et les sous-cas de flambage, et qu'ils ont été chargés dans la zone Résultats.
  3. Autodesk Nastran (le solveur) calcule les déplacements pour représenter graphiquement les formes modales pour chaque valeur propre extraite.

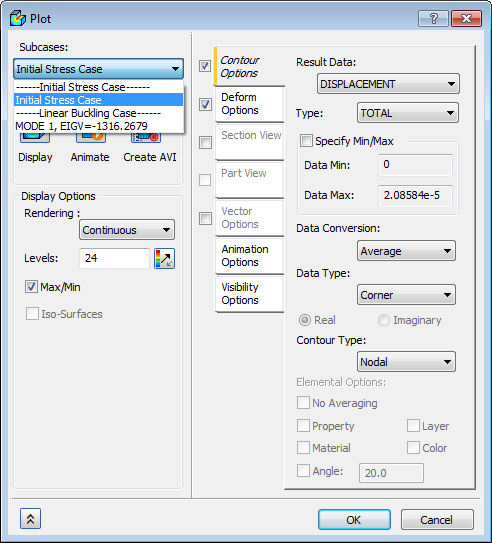

  4. Cliquez deux fois sur Résultats et sélectionnez Mode 1, EIGV=1315,821 dans la liste Sous-cas.

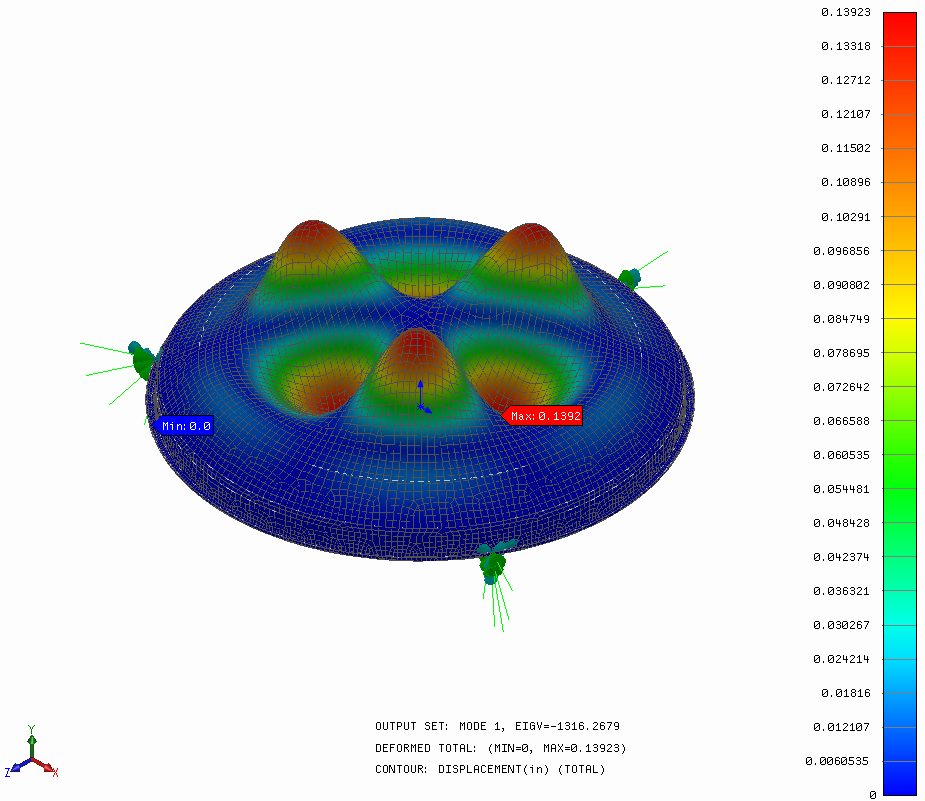

  5. Cochez la case Options de déformation, puis cliquez sur Afficher. Le tracé doit se présenter comme illustré ci-dessous.

  6. La première et plus basse valeur propre est 1316, et est d'importance capitale.
  7. Lorsqu'elle est multipliée par la charge appliquée, 1Psi, vous obtenez la charge de flambage critique la plus basse est de ~1316Psi.

Ceci conclut l'analyse de flambage linéaire d'un couvercle dôme.
