Post-traitement des résultats

1. Les résultats sont automatiquement chargés.

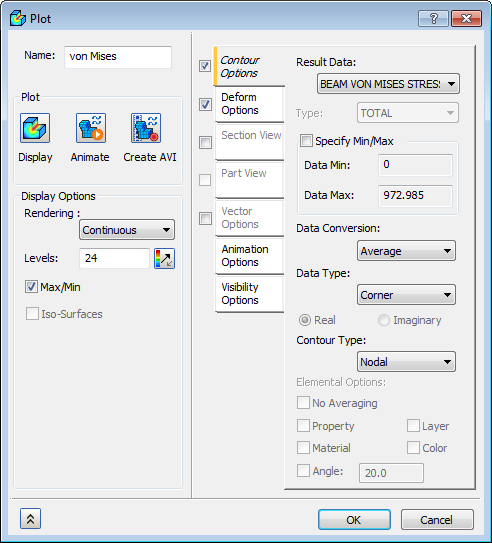

2. Cliquez avec le bouton droit sur Von Mises sous Sous-cas 1 et sélectionnez Modifier.
3. Sélectionnez POUTRE CONTRAINTE DE VON MISES dans Données de résultat sous Options de contour.



4. Assurez-vous que les onglets Options de déformation et Options de contour sont sélectionnés.

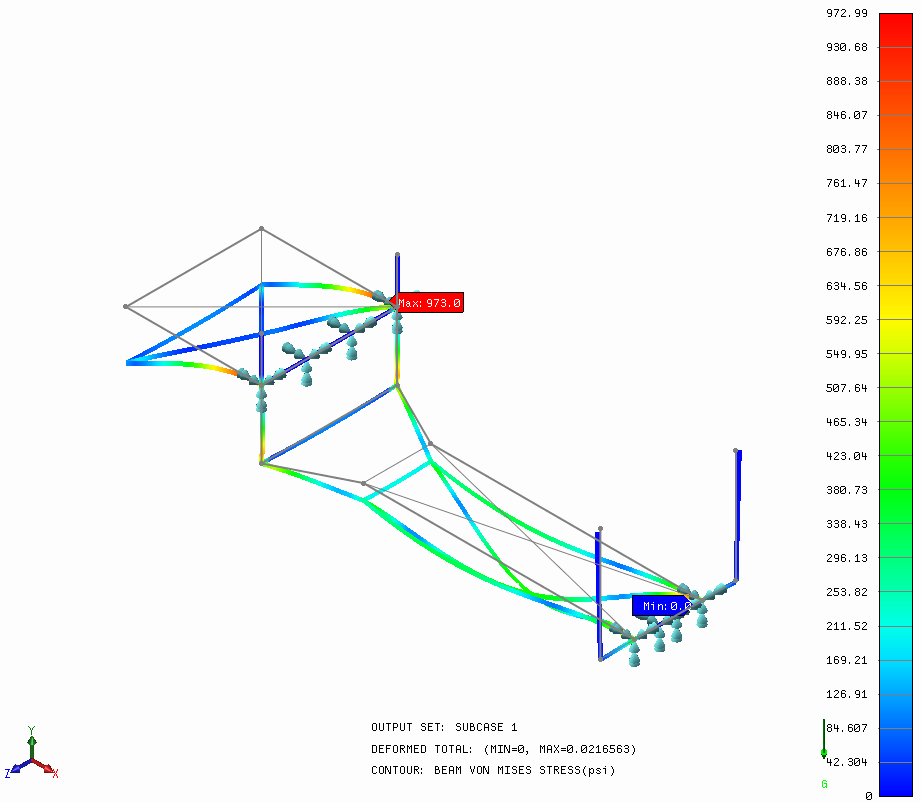

5. Cliquez sur le bouton Afficher pour tracer le contour.



Ceci conclut l'analyse statique linéaire d'un cadre de remorque à l'aide d'éléments barres et poutres.

Résumé des principaux sujets abordés :

• Exécution d'une analyse d'une structure de barre/poutre
• Créer des propriétés physiques d'un élément à l'aide d'un élément structurel
• Utilisation d'une charge de gravité
• Traçage d'un diagramme de la poutre
