Post-traitement des résultats

1. Après avoir résolu le modèle, les résultats pour chaque sous-cas sont chargés automatiquement.

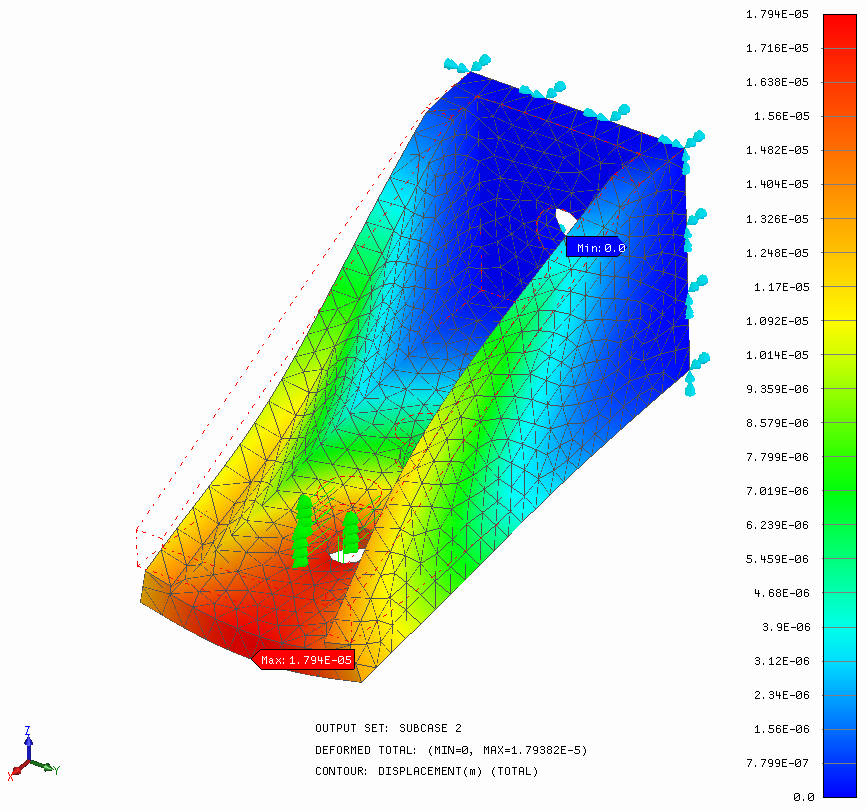

2. Cliquez deux fois sur le tracé Déplacement sous le nouveau Sous-cas 2 pour tracer le contour de déformation totale sur la géométrie déformée.



Ceci conclut l'analyse statique linéaire d'une fixation.

Résumé des principaux sujets abordés :

• Analyse statique linéaire de base d'un composant
• Système d'unités
• Pré-traitement : matériaux, propriétés, maillage, charges et contraintes
• Comment configurer l'analyse
• Comment exécuter l'analyse
• Post-traitement des résultats
• Comment générer un rapport à l'aide de l'Assistant de création de rapports
• Comment configurer et exécuter plusieurs sous-cas
