- Cliquez avec le bouton droit de la souris sur Charges sous Sous-cas 2, puis sélectionnez Nouveau.
- Modifiez le Nom en Temperature Load.

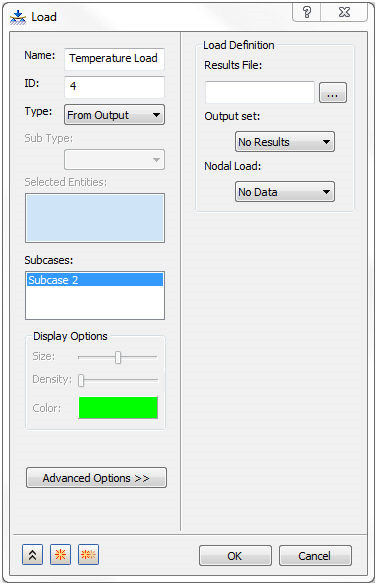

- Changez le Type en De la sortie.
- Dans la section Définition de charge, cliquez sur le bouton Parcourir pour le Fichier de résultats. Accédez à l'emplacement du fichier FNO, qui a été généré après l'exécution de l'analyse de transfert thermique en régime permanent non linéaire. Par exemple, le dossier C:\Users\Public\Documents\Autodesk\Nastran In-CAD 2016\Tutorial\en-us\ISolidWorks. Ouvrez ensuite Manifold Analysis.FNO.

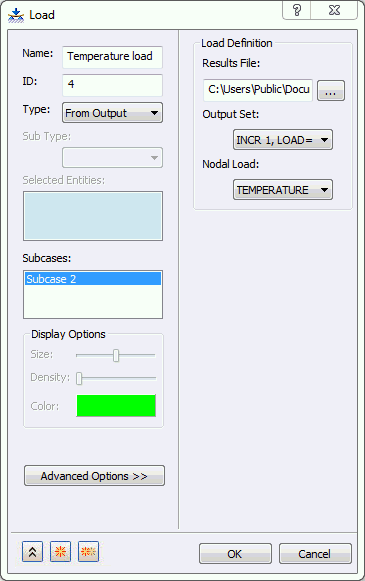

- La boîte de dialogue Charge indique que 1..INCR 1, LOAD=1.0 est sélectionné en tant que Jeu de sortie et TEMPERATURE est sélectionnée pour la Charge nodale, comme illustré ci-dessous.
- Cliquez sur OK pour terminer la définition de charge de la température de sortie.
