- Cliquez avec le bouton droit sur Sous-cas 1 (ou Sous-cas 2) et sélectionnez Somme des SPC.

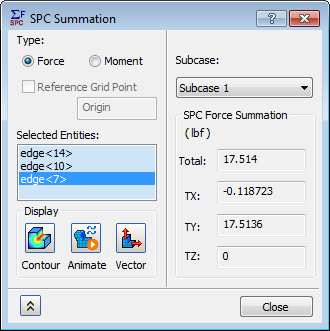

- Cliquez sur les trois arêtes sur lesquelles les charges de déplacement forcé ont été appliquées. Pour plus de clarté, les charges sont masquées.
Le TOTAL est la force résultante de TX, TY et TZ. TX, TY et TZ sont dans le système de coordonnées global.

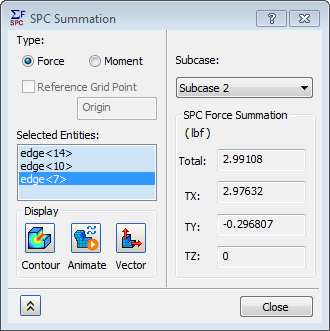

- Dans le menu déroulant Sous-cas, sélectionnez à présent Sous-cas 2 pour voir les forces de charge nécessaires pour dévier la poutre de 0,025 pouce dans la direction X.

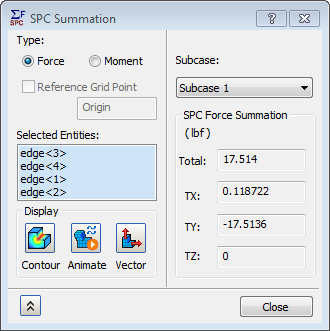

Pour un accès plus facile à la somme des SPC des extrémités de contrainte, cliquez avec le bouton droit sur Contraintes et sélectionnez Somme des SPC en sélectionnant les entités contraintes.

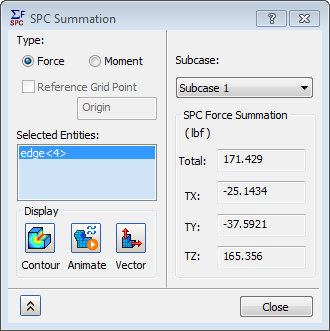

- Cliquez avec le bouton droit sur la contrainte Fixed Holes et sélectionnez Somme des SPC. Assurez-vous que le bouton radio Force est sélectionné pour voir la Somme des forces SPC. Sélectionnez ensuite toutes les arêtes contraintes répertoriées dans la liste Entités sélectionnées.

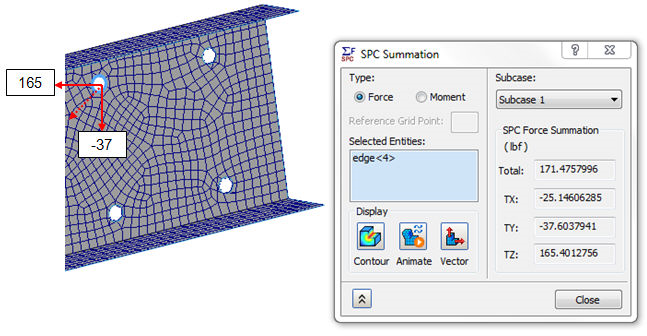

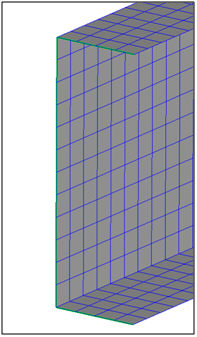

- Cliquez avec le bouton droit dans la zone Entités sélectionnées et sélectionnez Tout effacer. Sélectionnez le 1er perçage, comme indiqué dans l'image ci-dessous.

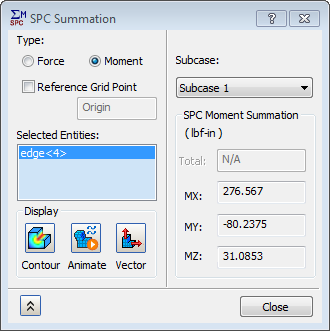

- Sélectionnez le bouton radio Moment pour Somme des moments SPC.

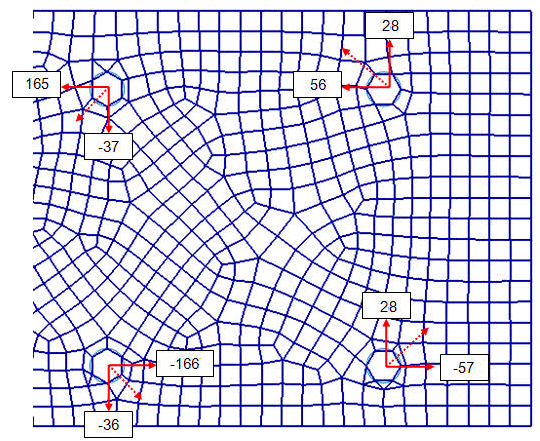

- En examinant les forces de réaction de chaque perçage pour le sous-cas 1 (à l'aide des méthodes décrites ci-dessus), les résultats devraient être similaires aux résultats indiqués ci-dessous pour la somme des forces SPC.
Ceci conclut l'analyse statique linéaire d'un canal à l'aide d'éléments coques.
Résumé des principaux sujets abordés :
- Application d'un maillage de coque sur un modèle de surface
- Configuration d'un modèle pour l'extraction des forces de contrainte à l'aide de l'option de sortie nodale SPC (contrainte de point unique)
- Création d'une charge de déplacement forcé dans deux directions différentes avec deux sous-cas différents
- Extraction des forces de contrainte à l'aide de l'outil Somme des forces SPC
- Extraction des moments de contrainte à l'aide de l'outil Somme des moments SPC
