Appliquer les contraintes

1. Dans l'arborescence, cliquez avec le bouton droit sur Contraintes et sélectionnez Nouveau.

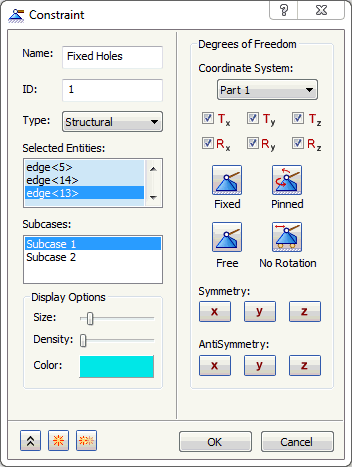

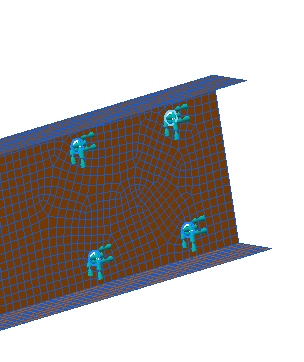

2. Modifiez le Nom en Fixed Holes et sélectionnez les courbes définissant les perçages à l'extrémité droite de la poutre.





3. Cliquez sur Sous-cas 1 et Sous-cas 2 dans la liste Sous-cas. Vous ajoutez ainsi cette contrainte aux deux sous-cas.



4. Cliquez sur le bouton Nouveau.
5. Modifiez le Nom en Fix in Y Direction.
6. En outre, vérifiez que Sous-cas 1 est sélectionné dans la liste Sous-cas.

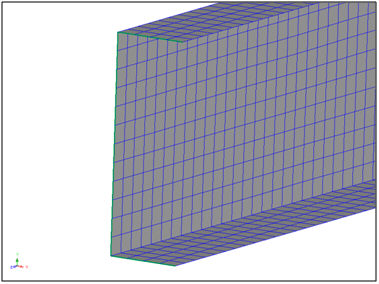

7. Sélectionnez les trois arêtes de la poutre située à l'opposé du côté présentant les trous.



8. Cliquez sur le bouton Libre et sélectionnez Ty pour corriger le canal dans la direction Y forcée.
9. Cliquez sur le bouton Dupliquer. Notez que la sélection des trois arêtes de la poutre à l'opposé au côté présentant les trous est conservée.
10. Modifiez le Nom en Fix in X Direction.
11. Vérifiez que Sous-cas 2 est sélectionné dans la liste Sous-cas.



12. Cliquez sur le bouton Libre et sélectionnez Tx pour corriger le canal dans la direction X forcée.
13. Cliquez sur OK.

Contraignez les mêmes noeuds/surfaces/courbes dans la direction du déplacement/des rotations forcés. Il est important que seuls les noeuds ayant subi le déplacement forcé soient contraints dans la direction du déplacement. Toutes les autres contraintes seront traitées comme des conditions limites réelles.
