Il existe deux méthodes permettant de contrôler la visibilité du maillage. Ces options permettent d'afficher ou de masquer les maillages pour tous les composants, ce qui peut être utile (par exemple, pour capturer rapidement une image de modèle sans les éléments affichés).
Pour contrôler la visibilité du maillage, procédez comme suit :

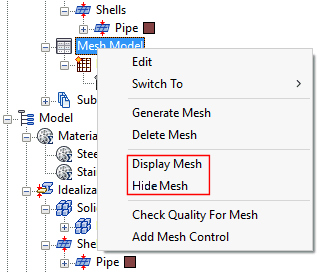

- Cliquez sur Modèle de maillage avec le bouton droit de la souris dans le navigateur (arborescence du modèle). Ensuite,
- cliquez sur Afficher le maillage pour afficher le maillage sur toutes les pièces.
- Cliquez sur Masquer le maillage pour masquer le maillage sur toutes les pièces.
- Cliquez sur Afficher/masquer le maillage dans l'onglet Autodesk Nastran In-CAD du CommandManager.
