Barres d'outils Autodesk Nastran In-CAD (SolidWorks)
Pour accéder à Autodesk Nastran In-CAD dans SOLIDWORKS, cliquez sur l'onglet Autodesk Nastran In-CAD de CommandManager. L'ensemble de commandes s'affiche comme illustré dans la figure ci-dessous :
Commandes du ruban
Vous pouvez utiliser la barre Ruban pour configurer, exécuter et évaluer rapidement les résultats des analyses dans Autodesk Nastran In-CAD comme suit :
- Cliquez sur Paramètres par défaut dans le groupe de fonctions Système pour définir le comportement par défaut pour les nouvelles analyses.
- Cliquez sur Nouvelle analyse pour définir une nouvelle analyse dans la fenêtre Analyse.
- Cliquez sur Modifier l'analyse pour modifier l'analyse active dans la fenêtre Analyse.
- Cliquez sur Idéalisations dans le groupe de fonctions Préparer pour définir les propriétés de l'élément.
- Définissez les contraintes et les charges en sélectionnant l'icône correspondante dans le groupe de fonctions Configuration.
- Si les contacts doivent être définis, cliquez sur Contact manuel.
- Définissez le maillage à l'aide de l'option Paramètres de maillage ou Table dans le groupe de fonctions Maillage. Vous pouvez également mettre à jour le maillage avec les paramètres par défaut en cliquant sur Tout mettre à jour.
- Si vous souhaitez afficher ou masquer le maillage, cliquez sur le bouton Afficher/Masquer.
- Cliquez sur Contrôle du maillage dans le groupe de fonctions Maillage pour appliquer un contrôle local du maillage à des faces ou des arêtes sélectionnées du modèle.
- Cliquez sur Exécuter l'analyse pour exécuter la solution d'analyse.
- Cliquez sur Contour et Déformé dans le groupe de fonctions Résultats pour tracer le contour et la déformation par défaut.
- Cliquez sur le bouton Options dans le groupe de fonctions Résultats si vous souhaitez modifier le modèle de tracé des résultats.
- Cliquez sur Contrôle ou Animer dans le groupe de fonctions Résultats si vous souhaitez contrôler ou animer les résultats.
- Cliquez sur Supprimer les contrôles dans le groupe de fonctions Résultats pour supprimer les contrôles ancrés dans la zone de dessin du modèle.
- Cliquez sur Décharger les résultats pour décharger les résultats de l'analyse en cours.
Les autres fonctionnalités disponibles dans le ruban Autodesk Nastran sont comme suit :
Afficher tous les corps : permet d'afficher l'intégralité du modèle CAO, si certaines parties sont masquées.
Aide : permet d'ouvrir la documentation de l'aide en ligne ou locale.
Didacticiels : permet de lancer le chapitre Didacticiels de l'aide en ligne ou locale qui contient des exemples de différentes configurations d'analyse.

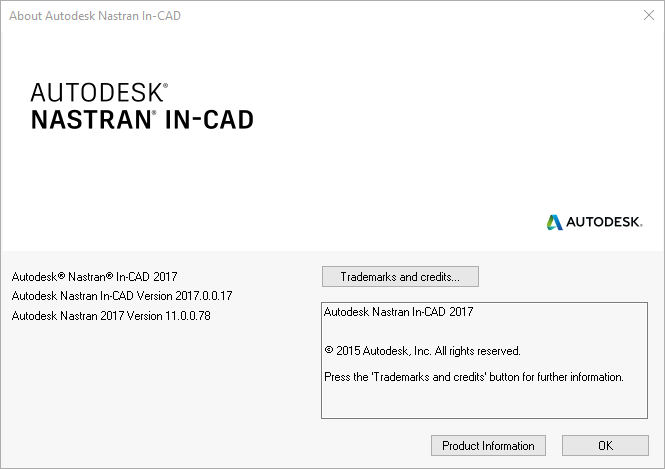

A propos de : affiche la version d'Autodesk Nastran In-CAD et d'autres informations, comme indiqué dans l'image ci-dessous.

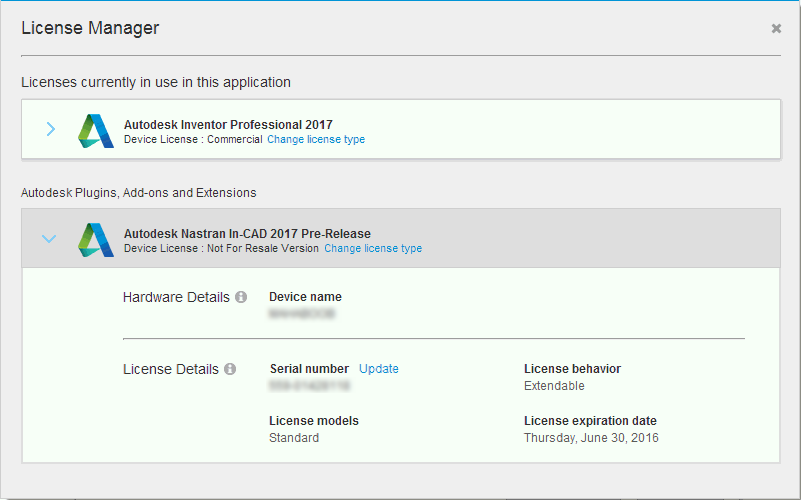

- Cliquez sur Informations sur le produit pour voir les informations sur la licence produit, comme indiqué dans l'image ci-dessous.
- Cliquez sur Informations sur le produit pour voir les informations sur la licence produit, comme indiqué dans l'image ci-dessous.
Fichier Readme : lien vers la page du fichier Readme dans l'aide en ligne ou locale.
Forum : lien vers la page Web du forum en ligne.
Manuel de vérification : lance le fichier PDF du manuel de vérification, qui dispose de tous les scénarios de référence et de la NAFEMS.
