Cette commande est disponible dans Autodesk Nastran In-CAD for Inventor uniquement. Elle n'est pas disponible dans SOLIDWORKS.

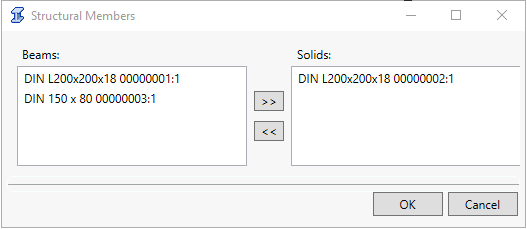

Les composants créés à l'aide du générateur d'images Inventor sont répertoriés dans la boîte de dialogue Eléments structurels. A partir de cette boîte de dialogue, vous pouvez choisir de représenter chaque élément à l'aide d'éléments de poutre ou d'éléments solides. Pour accéder à cette boîte de dialogue, cliquez sur Préparer
Eléments structurels dans l'onglet de ruban Autodesk Nastran.
- Poutres : répertorie les éléments structurels dans la boîte de dialogue sur la gauche (Poutres) à représenter à l'aide d'éléments de poutre.
- Solides : répertorie les éléments structurels dans la boîte de dialogue sur la droite (Solides) pour les représenter à l'aide d'éléments solides.
- Utilisez les touches à double flèche entre les deux zones de liste pour déplacer les éléments d'une liste à l'autre.

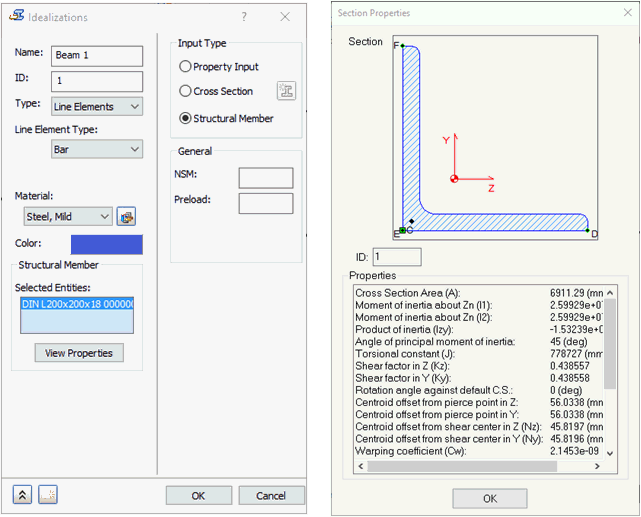

Les entrées appropriées sont créées dans les sous-branches Solides et/ou Poutres sous Idéalisations dans l'arborescence du modèle Autodesk Nastran. Cliquez sur Visualiser les propriétés pour accéder à la boîte de dialogue Propriétés de la section pour les éléments structurels.

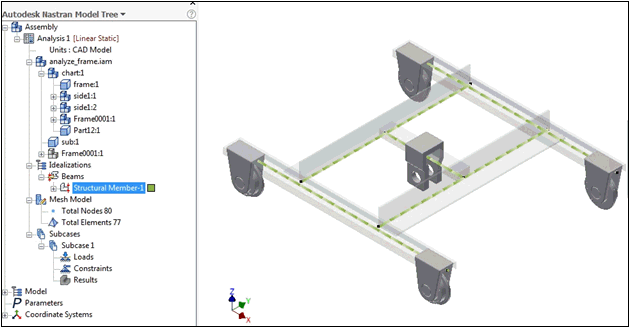

L'image suivante montre un exemple d'un modèle Inventor avec des éléments créés à l'aide du générateur d'images. Les éléments sont représentés par des éléments de poutre, comme indiqué dans l'arborescence du modèle :
