Charges

Cliquez sur Charges dans le groupe de fonctions Configuration de l'onglet de ruban Autodesk Nastran.

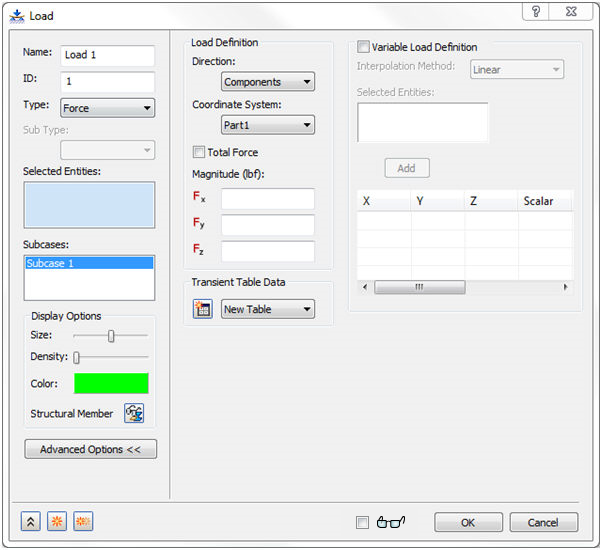

Vous pouvez également cliquer sur Charges avec le bouton droit de la souris dans l'arborescence du modèle, puis choisir Nouveau dans le menu contextuel. La boîte de dialogue suivante s'affiche :

Le formulaire présente les sections principales suivantes :

• Nom : entrez un nom pour la charge, par exemple, Vertical Corner Force.
• ID : l'ID d'une charge est automatiquement mis à jour de manière séquentielle, au fur et à mesure que de nouvelles charges sont créées de façon à ce qu'il soit unique pour chaque charge.
• Type : sélectionnez le type de charge à appliquer au modèle. Actuellement, les types suivants sont pris en charge :
  • Force
  • Moment
  • Charge répartie
    • Force
    • Moment
  • Pression
  • Gravité
  • Force distante
  • Charge de roulements
  • Force rotationnelle
  • Mouvement forcé
    • Déplacement
    • Rotation
    • Vélocité
    • Vélocité angulaire
    • Accélération
    • Accélération angulaire
  • Condition initiale
    • Température
    • Déplacement
    • Rotation
    • Vélocité
    • Vélocité angulaire
    • Accélération
    • Accélération angulaire
  • Température du corps
  • Température
  • Convection
  • Radiation
  • Génération thermique
  • Flux thermique
  • De la sortie
• Les entités géométriques suivantes sont prises en charge pour l'application des charges. Toutefois, si une charge spécifique ne peut pas être appliquée à une entité spécifique, il est impossible de sélectionner cette entité.
  • Corps
  • Faces
  • Arêtes
  • Points
• Entités sélectionnées : cette section répertorie les différentes entités qui peuvent être sélectionnées et auxquelles les charges sont appliquées. Vous pouvez sélectionner des courbes, des surfaces et des sommets.

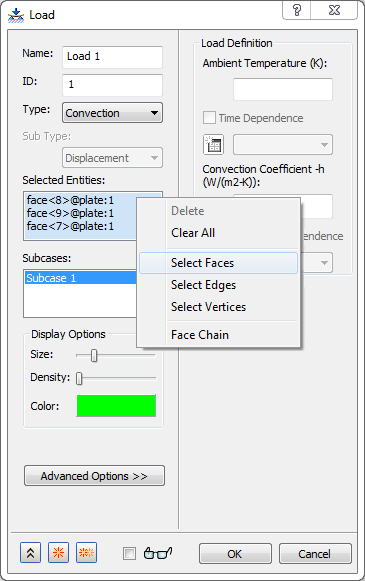

  Des filtres de sélection sont disponibles dans la zone Entités sélectionnées. Cliquez avec le bouton droit de la souris dans la zone de sélection : les options Sélectionner les faces, Sélectionner les arêtes et Sélectionner les sommets sont répertoriées. Ces options vous permettent de définir des filtres pour sélectionner uniquement des faces, des arêtes ou des sommets.

  Activez l'option Enchaînement de faces pour sélectionner un enchaînement de faces tangentes en un seul clic.



• Cas de charge : permet de sélectionner les cas de charge auxquels la charge sera appliquée. Si plusieurs cas de charge ont été créés avant la création de la charge, ils apparaissent dans la liste. Observez Subcase 1 et Subcase 2 dans l'exemple suivant. La charge sera appliquée au premier cas de charge (Subcase 1), mais pas au second (Subcase 2), car celui-ci n'est pas mis en surbrillance. Cliquez sur un élément de la liste pour le sélectionner ou le désélectionner. Vous pouvez également modifier les cas de charge auxquels une charge est appliquée une fois la charge définie. Pour ce faire, modifiez la charge, ou coupez, copiez et/ou collez les charges d'un cas de charge vers un autre.



• Options d'affichage : permet de modifier les options d'affichage de la charge.
• Options avancées : ouvre la section Définition de charge variable, dans laquelle vous pouvez définir les charges variables.
• Définition de charge : varie en fonction du type sélectionné. Cette section contient trois sous-sections : Direction, Système de coordonnées et Magnitude.
• Données de la table transitoire : option utilisée pour définir des charges pour les analyses transitoires directes, transitoires modales et transitoires non linéaires.
• Définition de charge variable : disponible lorsque vous cliquez sur le bouton Options avancées. Elle est utilisée pour définir les charges variables.
• Réduire/Agrandir la boîte de dialogue
• Nouveau : permet d'appliquer la charge actuelle et de désactiver le formulaire en préparation pour la définition de la charge suivante.
• Créer une copie : permet d'appliquer la charge actuelle et de préparer la définition de la charge suivante avec les mêmes paramètres. Cette fonction est utile si vous voulez appliquer le même type de charge à différentes entités ou pour appliquer différents types de charge à la même entité. Modifiez seulement les paramètres qui doivent changer, mais conservez ceux qui s'appliquent à la charge suivante.
• Aperçu : en cochant cette case, vous pouvez automatiquement mettre à jour l'affichage des glyphes de charge. Par défaut, elle est désactivée pour améliorer les performances lors de la modification des charges définies sur plusieurs faces ou arêtes dans des modèles de grande taille.

Cliquez sur les liens situés en bas de la page pour afficher plus d'informations sur certains paramètres de la boîte de dialogue Charges.
