Tableaux

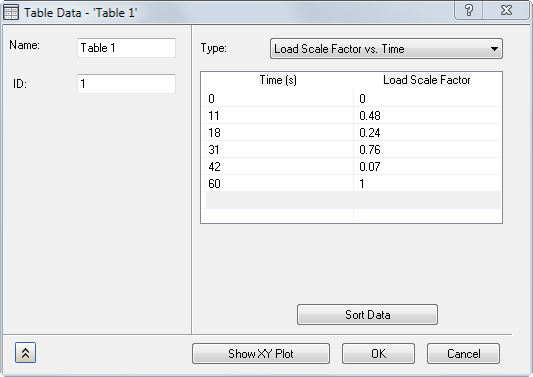

Pour configurer une table, dans l'arborescence Autodesk Nastran In-CAD, cliquez avec le bouton droit sur Tables et sélectionnez Nouveau. Cliquez deux fois sur les cellules pour entrer les valeurs.

• Nom : indique le nom de la table.
• ID : l'ID de la table est automatiquement mis à jour par Autodesk Nastran In-CAD.

• Type :
  • Sans dimension - Défini par l'utilisateur : crée une table définie par l'utilisateur.
  • Facteur d'échelle de charge et temps : permet de créer une charge transitoire pour des analyses dynamiques, telles que Transitoire directe et Transitoire modale.
  • Amortissement structurel et fréquence : permet de créer un amortissement modal différent pour les analyses dynamiques modales. Les valeurs d'amortissement sont définies en unités de g=2C/C0.
  • Amortissement critique et fréquence : permet de créer un amortissement modal différent pour les analyses dynamiques modales. Les valeurs d'amortissement sont définies en unités d'amortissement critique C/C0.
  • Amortissement Q et fréquence : permet de créer un amortissement modal différent pour les analyses dynamiques modales. Les valeurs d'amortissement sont définies en unités d'amplification ou de facteur de qualité Q. Le facteur de qualité est calculé selon la formule 1/(2C/C0).
  • Facteur d'échelle de charge et fréquence : permet de créer des charges dépendantes de la fréquence pour les analyses dynamiques, telles que les réponses de fréquence modale ou directe.
  • Phase de charge et fréquence : permet de définir un changement de phase de charge pour les solutions de réponse de fréquence.
  • Coefficient d'échange convectif vs température : utilisé pour les coefficients de convection dépendants de la température dans les analyses de transfert thermique non linéaires.
  • Emissivité vs température : utilisé pour l'émissivité dépendante de la température dans les analyses de transfert thermique non linéaires.
  • Conductivité thermique et température : permet de définir la conductivité thermique dépendante de la température.
  • Module de Young et température : permet de définir le module de Young dépendant de la température.
  • Génération thermique et température : permet de définir la génération de chaleur dépendante de la température.
  • PSD (accélération) et fréquence : permet de définir la courbe PSD en termes d'accélération avec fréquence pour une solution de réponse aléatoire.
  • PSD (force) et fréquence : permet de définir la courbe PSD en termes de force avec fréquence pour une solution de réponse aléatoire.
    • Interpolation de données : spécifie une interpolation linéaire ou logarithmique pour l'axe X ou l'axe Y dans le cas d'une définition de courbe PSD. Lorsque LogX et LogY ne sont pas cochés, il s'agit d'une interpolation linéaire. S'ils sont activés, l'interpolation est logarithmique.



• Colonne X : entrez les données de l'axe X.
• Colonne Y : entrez les données de l'axe Y.
• Trier les données : permet de trier les données, si nécessaire. Une fois que les données sont triées, vous ne pouvez pas revenir en arrière.

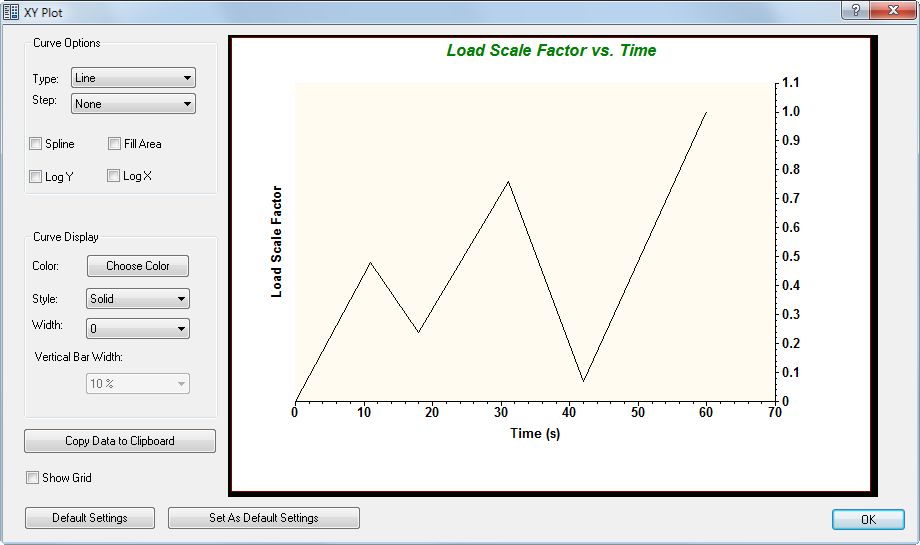

• Afficher le tracé XY : génère une représentation graphique de la table (Tracé XY). L'exemple ci-dessous dérive de la saisie utilisateur à la page précédente.



  • La section Tracé XY comprend les fonctionnalités suivantes :
    • Options de courbe :
      • Type : vous pouvez choisir entre Ligne, Ligne+symbole, Eparpiller ou Barres verticales.
      • Pas : vous pouvez définir le pas sur Début, Fin ou Aucun. Cette option est uniquement disponible lorsque l'option Ligne est sélectionnée sous Type.
      • Splines : lorsque cette option est sélectionnée, une ligne lissée continue est utilisée pour connecter les points de données. Cette option est uniquement disponible lorsque l'option Ligne+symbole est sélectionnée sous Type, ou lorsque l'option Ligne est sélectionnée sous Type et que Aucun est sélectionné sous Pas.
      • Remplir la zone : lorsque cette option est activée, la zone située sous la courbe est remplie. Cette option est uniquement disponible lorsque l'option Ligne est sélectionnée sous Type.
    • Affichage de la courbe :
      • Couleur : la couleur de la courbe peut être modifiée en cliquant sur Choisir la couleur.
      • Style : le style de ligne Solide ou une variété de styles de ligne en tiret et/ou en pointillé sont disponibles.
      • Largeur : ajuste l'épaisseur de ligne.
      • Largeur de la barre verticale : permet d'ajuster la largeur des barres lorsque l'option Barres verticales est sélectionnée sous Type.
    • Copier les données dans le Presse-papiers : permet de copier les données dans le Presse-papiers, où elles peuvent être collées dans une table ou une base de données, par exemple, une feuille de calcul Microsoft Excel, le Bloc-notes, WordPad, etc.
    • Afficher la grille : affiche une grille lorsque cette option est activée.
    • Paramètres par défaut : réinitialise tous les paramètres par défaut.
    • Définir comme paramètres par défaut : permet de définir les paramètres actuels dans le formulaire comme paramètres par défaut. Ces paramètres correspondent aux paramètres qui seront restaurés pour Tracé XY lorsque l'option Paramètres par défaut est sélectionnée.
    • OK : ferme la fenêtre de tracé XY.
• OK : permet de créer la table.
• Annuler : annule la création de la table.
