Cette commande est disponible dans Autodesk Nastran In-CAD for Inventor uniquement. Elle n'est pas disponible dans SOLIDWORKS. Utilisez cette commande pour sélectionner manuellement les corps solides que vous souhaitez représenter à l'aide d'éléments coques situés le long de la fibre neutre du corps. Les éléments coques offrent des résultats plus précis pour une géométrie fine, en particulier lorsque des charges de flexion sont rencontrées. Les éléments solides ne capturent pas les effets de flexion avec précision sauf s'il existe quatre couches ou plus d'éléments dans l'épaisseur, ce qui est difficile à réaliser pour une géométrie fine.
Pour utiliser l'outil Surfaces intermédiaires, procédez comme suit :
- Cliquez sur Autodesk Nastran
Préparer Surfaces intermédiaires. La boîte de dialogue Surfaces intermédiaires apparaît :

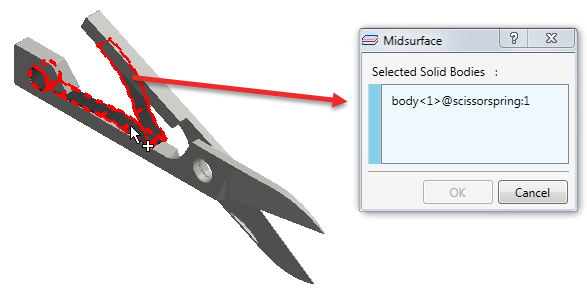

- Cliquez sur un ou plusieurs corps pour les sélectionner afin de les convertir en surfaces intermédiaires. Chaque corps sur lequel vous cliquez est répertorié dans la zone Corps solides sélectionnés.

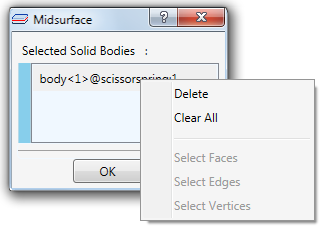

- Vous pouvez cliquer sur des éléments avec le bouton droit de la souris pour les supprimer de la liste, ce qui empêche leur conversion en surfaces intermédiaires. Utilisez la commande Tout effacer pour enlever tous les corps solides de la liste. Vous pouvez également sélectionner graphiquement les corps à convertir en surfaces intermédiaires, ce qui les ajoute à la liste.
- Cliquez sur OK pour continuer ou sur Annuler pour abandonner l'opération. Les corps solides sélectionnés sont supprimés et remplacés par des représentations de surface de fibre neutre (surfaces intermédiaires). De nouvelles surfaces intermédiaires sont répertoriées dans la branche Idéalisations\Coques de l'arborescence du modèle.
Un autre message instantané peut s'afficher, indiquant que certaines fonctionnalités ont été perdues suite à une modification de la géométrie.
- Cliquez sur Détails pour afficher les fonctionnalités perdues.
- Cliquez sur Fermer pour ignorer le message.

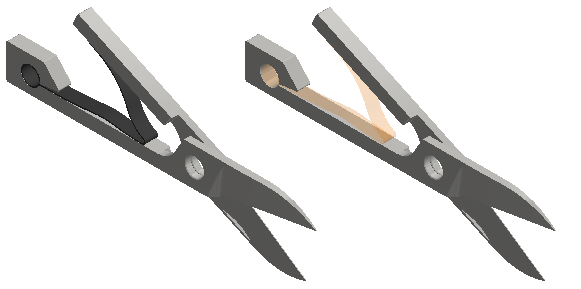

Les images suivantes comparent un modèle de CAO avant et après l'utilisation de la commande Rechercher les corps fins. Le ressort du solide sur la gauche est remplacé par le ressort de surface intermédiaire sur la droite :
