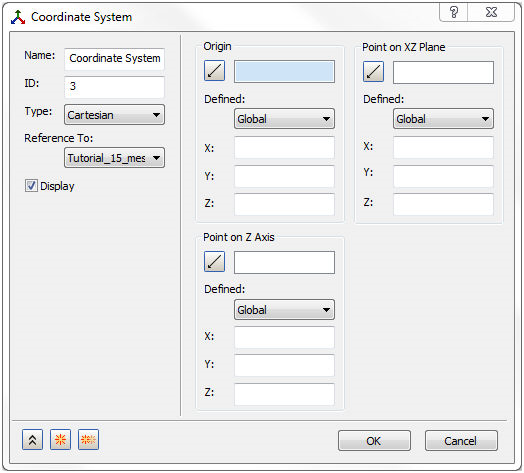

Cliquez avec le bouton droit sur Systèmes de coordonnées de l'arborescence de modèle, puis sélectionnez Nouveau. La forme illustrée dans la figure ci-dessous s'affiche.
Plusieurs systèmes de coordonnées peuvent être affichés en même temps en cliquant avec le bouton droit sur un système de coordonnées dans l'arborescence de fonctionnalités Autodesk Nastran In-CAD et en sélectionnant les options de coordonnées souhaitées.
Les systèmes de coordonnées globaux sont affichés avec G dans l'icône et la vue d'arborescence s'affiche comme illustré ci-dessous :
Le formulaire présente les sections principales suivantes :
- Nom : entrez un nom pour le nouveau système de coordonnées dans ce champ (par exemple, Coupe inférieure cylindrique).
- ID : l'ID du système de coordonnées est automatiquement mis à jour.
- Type : trois types de systèmes de coordonnées sont disponibles :
- Cartésien
- Cylindrique
- Sphérique
- Référence à : ce menu déroulant comporte une liste de tous les systèmes de coordonnées disponibles dans le modèle de composant ou d'ensemble avec des noms par défaut dans les noms des composants.
- Lorsqu'un nouveau système de coordonnées est défini, il peut être référencé à n'importe quel autre système de coordonnées dans la liste.
- Examinez l'exemple illustré dans la figure ci-dessous. Pour définir un système de coordonnées cylindrique à l'origine du système de coordonnées du composant Origine du petit anneau, il peut être sélectionné dans la liste, puis entrez (0, 0, 0) dans les champs Origine X, Y et Z.
- Afficher : cochez cette case si vous souhaitez que le système de coordonnées soit affiché.
- Origine : il existe plusieurs façons de définir l'origine d'un système de coordonnées. Notez que ces méthodes s'appliquent également aux sections Point sur l'axe Z et Point sur le plan XZ.
- Les coordonnées XYZ peuvent être entrées manuellement dans le système de coordonnées de référence ou global dans le menu déroulant Défini.
- Cliquez sur l'icône Point
. Un sommet ou un point d'esquisse peuvent être sélectionnés dans la zone de modèle pour définir l'origine dans le système de coordonnées global comme illustré dans l'exemple ci-dessous.
- Après avoir sélectionné un point, vous pouvez également cliquer de nouveau sur l'icône Point pour modifier les coordonnées xyz à partir de l'emplacement d'origine (en ajoutant ou en soustrayant des valeurs dans les champs). Notez que les unités 1.0 ont été ajoutées à la coordonnée y.
- Pour désélectionner un point, cliquez avec le bouton droit dans la zone de modèle et choisissez Effacer les sélections dans le formulaire.
- L'exemple suivant illustre la création d'un système de coordonnées cylindrique.

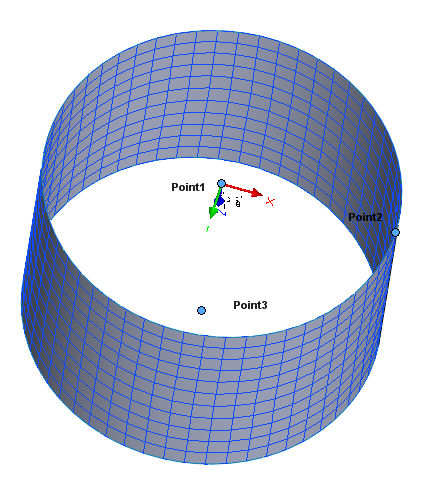

- Les méthodes suivantes peuvent être utilisées pour créer un système de coordonnées cylindrique au centre de l'arête supérieure de l'anneau :
- Dans Autodesk Nastran In-CAD Modeler, une esquisse peut être créée à l'aide de 2 points, un au centre et l'autre sur l'arête. Vous pouvez ensuite sélectionner Point 1 au centre de l'arête supérieure pour définir l'origine.
- Sélectionnez l'origine du composant, ajoutez la hauteur de l'anneau sur Y et laissez X et Z sur zéro.
- Sélectionnez le système de coordonnées du composant à l'aide de Référence à dans la section Nom, passez à Référence en regard de Défini, puis entrez les coordonnées de l'origine directement par rapport à l'origine du composant.
- Après la définition de l'origine, choisissez/définissez les sections Point sur l'axe Z et Point sur le plan XZ de la même façon.
- La figure ci-dessus présente les axes r – thêta – z du nouveau système.
- Les méthodes suivantes peuvent être utilisées pour créer un système de coordonnées cylindrique au centre de l'arête supérieure de l'anneau :
- Point sur l'axe Z : après la définition de l'origine, choisissez/définissez la section Point sur l'axe Z de la même façon.
- Point sur le plan XZ : après la définition de l'origine, choisissez/définissez la section Point sur le plan XZ de la même façon.
