Fonctionnalités AutoCAD Présentation des nouvelles fonctionnalités d'AutoCAD.

Peinture P&ID

Vous pouvez afficher les composants P&ID dans une couleur qui correspond à des valeurs de propriété de groupe de tuyauterie.

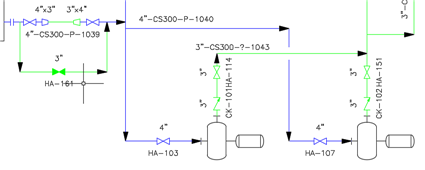

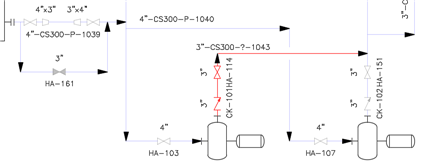

Par exemple, vous pouvez peindre par taille. Sur l'image ci-dessus, la ligne de tuyauterie de 3" apparaît en vert et celle de 4" en bleu.

Vous pouvez également créer des styles de peinture personnalisés dans la configuration du projet.

Par exemple, vous pouvez créer un style de peinture (voir ci-dessus) qui affiche un service inattendu ou vide en rouge. Vous pouvez également utiliser un style personnalisé pour estomper (par transparence) les lignes correctement définies, de manière à mettre les lignes rouges en évidence.

Pour plus d'informations, reportez-vous à la rubrique : A propos de la peinture P&ID.

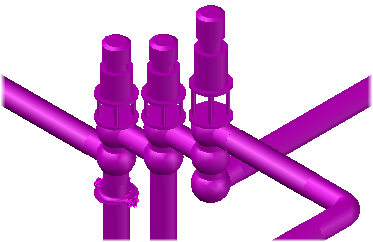

Vannes multivoies

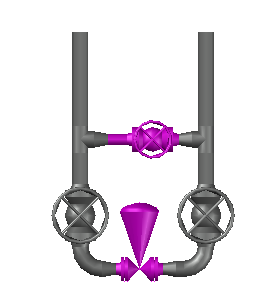

Les vannes multivoies (évacuations multivoies) utilisées par les secteurs de l'agroalimentaire et de la pharmacie sont désormais prises en charge. Les vannes et la tuyauterie compatibles sont disponibles dans les modules de contenu dans l'App Store d'Autodesk.

Par exemple, le Pack de contenu Pharma (qui contient les vannes SS304, SS316L et Alpha Laval) ainsi que les modules de contenu Tuchenhagen sont disponibles pour téléchargement.

Pour plus d'informations, reportez-vous à la rubrique : Vannes multivoies (évacuation).

Coudes de tuyauterie tirée

Les coudes et les canalisations sont connectés avec des soudures.
Groupe Tuyauterie tirée.

Pour plus d'informations, reportez-vous à la rubrique :A propos des coudes de tuyau.

Cotes de référence isométriques

Référence au trait d'axe de poutre.

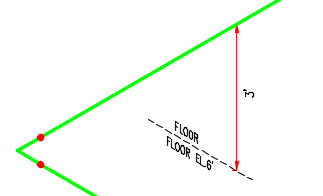

Référence à l'élévation du plancher.

Les cotes de référence isométriques permettent de documenter des objets dans le modèle 3D alors qu'ils ne font pas partie de la ligne de tuyauterie dans les dessins Iso.

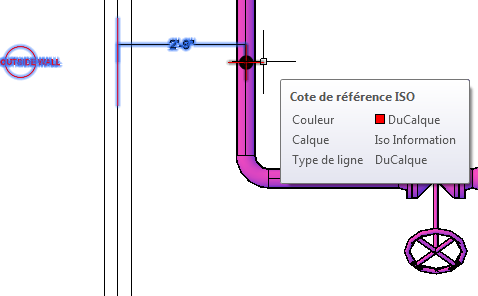

Une cote de référence Iso est positionnée dans le modèle 3D et affiche un aperçu de la cote de référence qui sera ajoutée au dessin Iso. Sélectionnez ou mettez en surbrillance la cote de référence Iso pour afficher l'aperçu.

Pour plus d'informations, reportez-vous aux rubriques A propos des cotes de référence isométriques et Symboles ISO et configuration de référence.

Migration du style Iso

La prise en charge des nouvelles fonctionnalités du style Iso et de la bibliothèque de symboles (par exemple : cotes de référence isométriques et vannes multi-voies) est automatiquement ajoutée lorsque vous migrez un projet 2016. Dans les versions précédentes, vous deviez mettre à jour manuellement les styles Iso.

Conversion PCF-tuyauterie

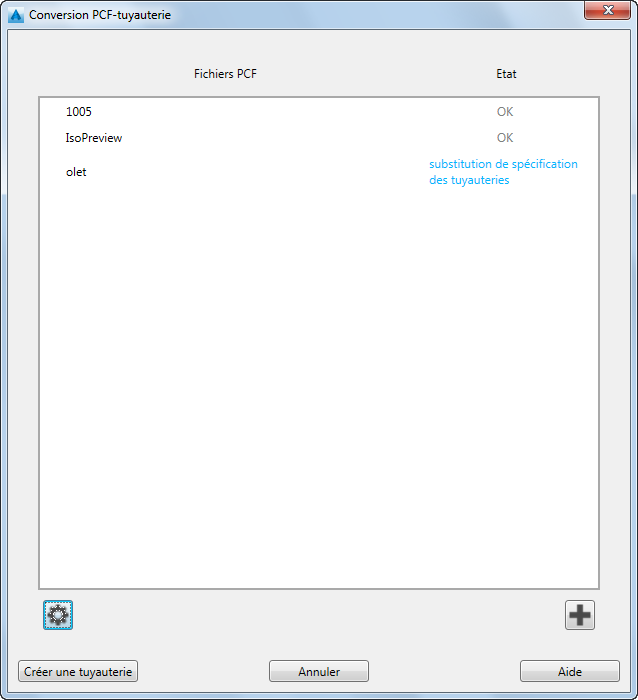

L'option Conversion PCF-tuyauterie est disponible dans le ruban.

Vous pouvez importer des fichiers PCF créés dans AutoCAD Plant 3D ou d'autres programmes.

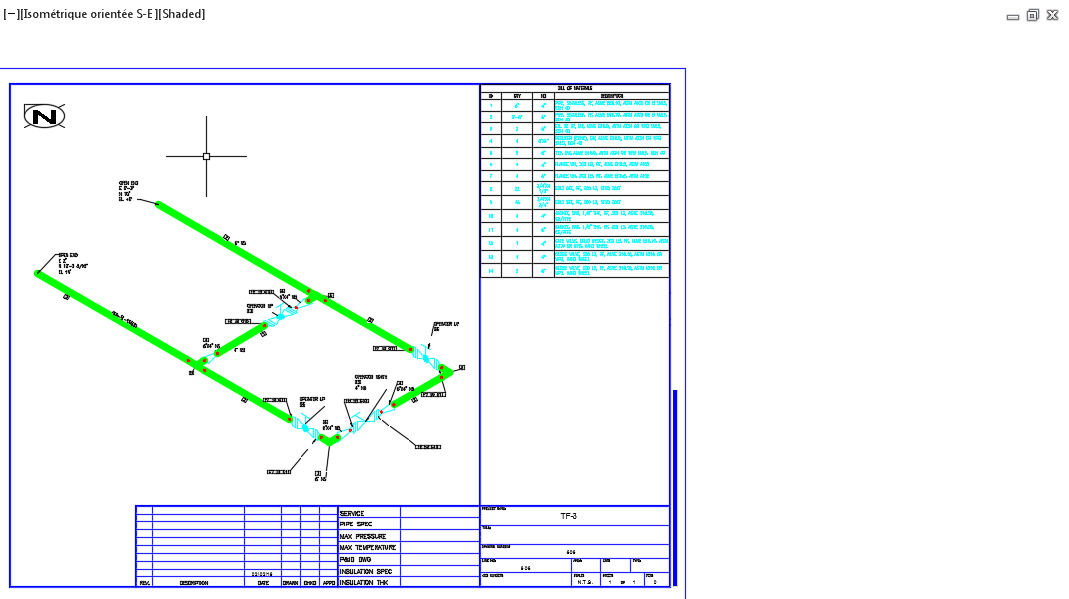

SampleIsoPreview.pcf importé dans le modèle 3D.

Pour plus d'informations, reportez-vous à la rubrique A propos de l'importation de fichiers PCF dans le modèle 3D.

Modélisation d'équipement

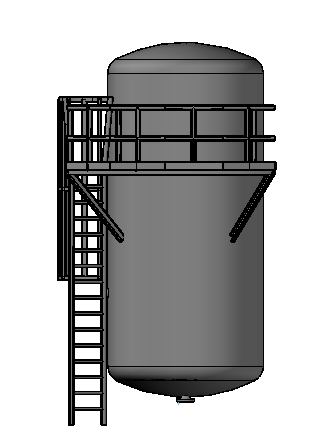

Vous pouvez désormais ajouter un ajustement d'équipement dans le modèle 3D. Nouveaux ajustements d'équipement inclus :

Les cotes courantes telles que le diamètre de cube utilisent le mode d'acquisition qui vous permet de mettre à jour le diamètre une fois et de faire en sorte que le reste de la cuve soit mis à jour en conséquence.

Si le diamètre du cylindre principal est défini, la tête de cuve et le diamètre d'ajustement sont également mis à jour.

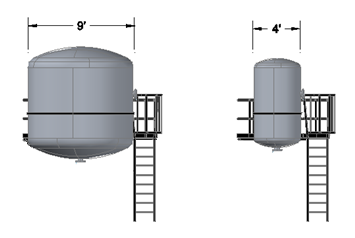

Par exemple, le remplacement du diamètre d'une seule forme de 9' par 4' met à jour toutes les formes connectées et l'ajustement associé.

Outre les nouvelles fonctionnalités d'ajustement d'équipement, les formes de tête semi-ellipsoïde et plate ont été ajoutées pour les têtes de cuve. L'épaisseur a été ajoutée pour certaines formes de tête. Vous devrez peut-être supprimer d'abord la forme de tête existante pour définir de nouveaux paramètres.

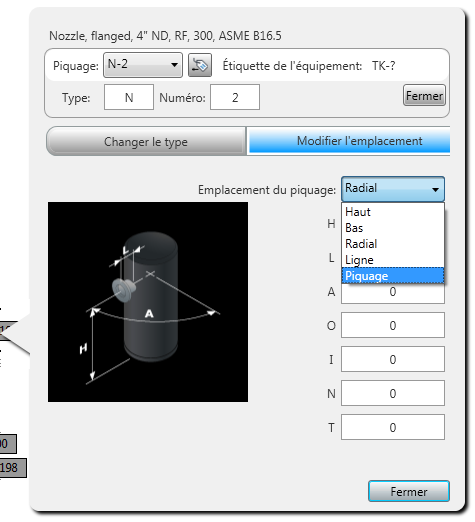

Vous pouvez désormais connecter des piquages directement à d'autres piquages (plus grands).

Pour plus d'informations, reportez-vous à la rubrique A propos de l'ajustement de forme d'équipement.

Configuration de connecteur

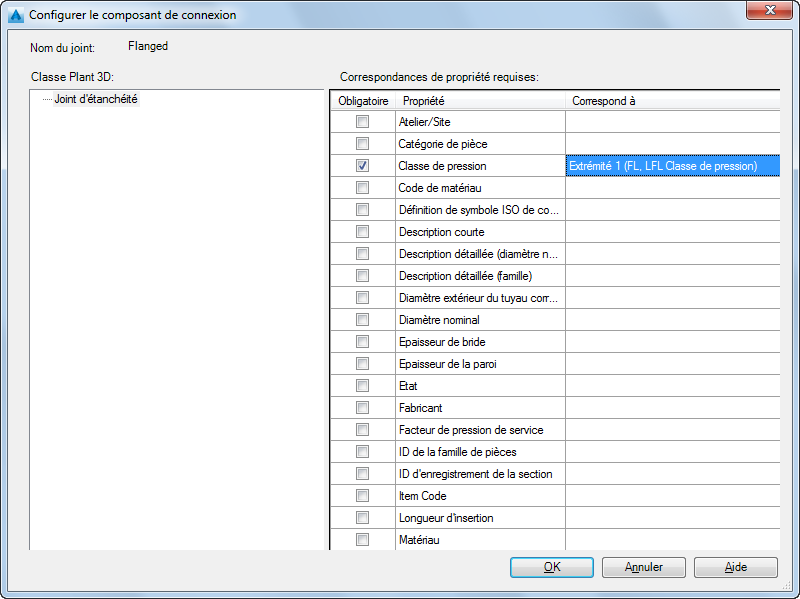

Vous pouvez désormais spécifier des propriétés de spécification des tuyauteries pour les fixations dans les paramètres de connexion des tuyauteries de la configuration du projet. Vous pouvez, par exemple, mettre en correspondance la classe de pression du joint d'étanchéité et de la bride.

Pour plus d'informations, reportez-vous à la rubrique Boîte de dialogue Ajouter un joint (Liaisons).

Améliorations isométrique

Les dérivations qui contiennent un ensemble de commande complet ou une autre boucle de canalisation sont désormais incluses sur une feuille (de sorte que les boucles ne soient pas scindées).

Un grand nombre d'améliorations ont été apportées et de nombreux problèmes ont été corrigés.

Nouveaux modules de contenu

Les modules de contenu sont désormais disponibles dans l'App Store d'AutoCAD Plant 3D sous Catalogues et spécifications.

Les nouveaux catalogues et spécifications des tuyauteries sont disponibles sur le site : Autodesk Exchange Apps.
