Insère l'équivalent 3D d'un objet P&ID dans un modèle Plant 3D.
Ruban : Cliquez sur Début - onglet Tuyauterie
groupe de fonctions Insertion de pièce Liste de lignes P&ID
Entrée de commande :
plantpidlinelist

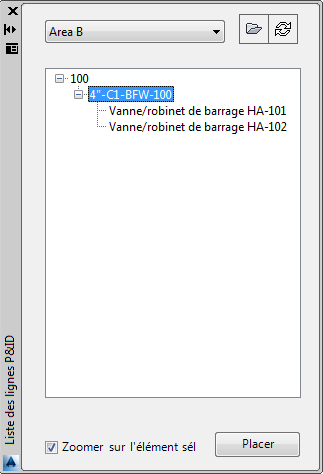

Commandes de la liste de lignes
Permettent d'insérer les équivalents 3D de lignes et équipements intégrés P&ID dans un modèle 3D.
- Liste déroulante
-
Affiche le nom du dessin P&ID courant. Par défaut, il s'agit du dessin ouvert en dernier lieu.
- Bouton Placer
-
Insère la ligne ou le composant sélectionné dans le modèle 3D.
Groupe de fonctions Liste de lignes
Affiche les lignes et équipements intégrés qui peuvent être insérés dans un modèle 3D.
- Barre d'outils de la liste de lignes
-
Fournit des boutons permettant d'ouvrir, ajouter et actualiser l'état des dessins.
-
Ouvrir. Ouvre le dessin P&ID sélectionné. -
Actualiser. Met à jour la liste de lignes et les composants de ligne du dessin P&ID sélectionné.
-
- Arborescence
-
Chaque noeud de l'arborescence du projet représente un segment de ligne dans le dessin P&ID.
- Zoomer sur l'élément sélectionné
-
Lorsque cette option est sélectionnée, vous pouvez cliquer sur un élément dans l'arborescence et l'objet correspondant s'affiche en grand au centre de la zone de dessin.
