- Dans le ruban, cliquez sur l'onglet Début
groupe de fonctions Insertion de pièce Visualiseur de la spécification des tuyauteries. - Dans la Feuille de spécification des tuyauteries, sélectionnez un coude (p. ex. COUDE 90 LR).
- Dans le Visualiseur de la spécification des tuyauteries, cliquez sur Insérer dans le modèle.
- Maintenez la touche Maj enfoncée et cliquez avec le bouton droit de la souris dans la zone de dessin, puis cliquez sur Noeud.
- Si le point d'insertion ne se trouve pas à l'orifice voulu, appuyez sur la touche Ctrl.

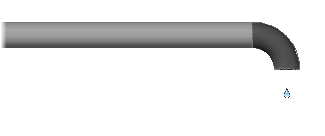

- Dans la zone de dessin, cliquez pour spécifier un orifice ouvert sur une tuyauterie.
- Cliquez pour spécifier une rotation de coude ou appuyez sur la touche Entrée pour indiquer zéro.
- Appuyez sur Entrée lorsque vous avez terminé d'ajouter des coudes.
