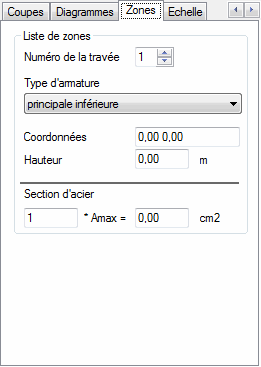

Sélectionnez l’onglet Zones de la boîte de dialogue Diagrammes (MEF) pour modifier le mode de transformation de la section théorique en zones dans lesquelles le logiciel générera l'armature réelle.
Les dimensions de chaque zone peuvent être modifiées. Il est également possible de modifier le multiplicateur de l'armature référée à la section théorique maximale présente dans la zone. Après avoir effectué les modifications, cliquez sur le bouton Appliquer.
Le champ Coordonnées affiche les coordonnées des points étant les coins de la zone rectangulaire (respectivement le coin inférieur gauche et le coin supérieur droit). Le point de référence pour énumérer ces coordonnées est le coin inférieur gauche de la poutre-voile de la première travée de la poutre-voile (à partir de gauche).
Le mode de génération des zones dépend de la norme d'armature réelle choisie.
Pour les calculs d’après la norme française BAEL, l'armature théorique est transformée en zones suivantes : principale inférieure, principale supérieure, de répartition inférieure, de répartition supérieure, de répartition verticale. Pour les poutres-voiles d’une hauteur importante la zone d'armatures réparties est divisée en deux parties. Si des ouvertures ont été définies dans une poutre-voile, chacune d'entre elles créera les zones supérieures, principales inférieures, réparties inférieures et supérieures d'armatures des ouvertures.
En cas de calcul d’après la norme PN, il est aussi possible de générer les zones d’appui et les zones créées dans les endroits de l’application des charges concentrées. Cette approche correspond aux exigences constructives préconisées dans les ouvrages polonais, de plus, elle permet de renforcer les zones dans lesquelles les concentrations des contraintes ont lieu. Cela se produit dans les zones restantes de la structure, sans armature excessive. Des zones d’appui verticales, des zones d’appui horizontales, des zones d’application des charges et des zones dans lesquelles sont appliquées les charges sont aussi générées.
