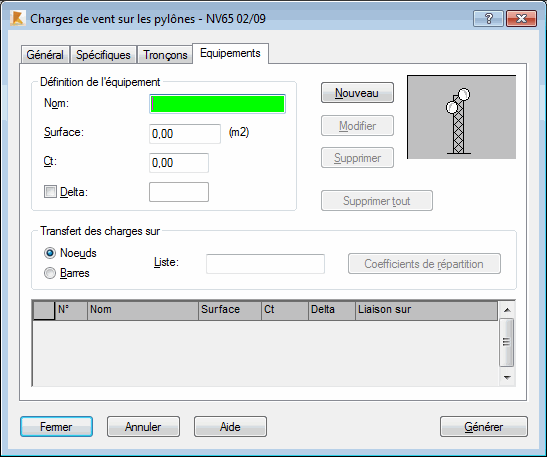

Ouvrez la boîte de dialogue Charges du vent sur les pylônes et cliquez sur l’onglet Equipement pour le sélectionner afin d’afficher la boîte de dialogue suivante.
Les options disponibles dans cet onglet servent à définir les surfaces additionnelles dont l’influence sur les charges de vent sur la structure est importante (antennes, tableaux, panneaux etc.).
Pour définir de nouvelles surfaces pour une structure :
- Nom de surface
-
Surface active exposée au vent
Remarque : Dans la version actuelle de Robot, la surface est perpendiculaire à la direction du vent indépendamment de la direction réelle du vent.
- Coefficient de pression du vent Ct
- Delta indique le coefficient de pression Delta dans les calculs.
- Champ Transfert de charge - une charge des surfaces additionnelles est transférée sur la structure soit sur les barres soit sur les nœuds de la structure. Dans le champ Liste, vous devez saisir la liste des barres ou des nœuds sur lesquels la charge est transférée. Un click sur Coefficient de répartition ouvre la boîte de dialogue dans laquelle vous pouvez définir quelle partie de la charge totale doit être appliquer sur les éléments spécifiques. Le principe suivant de calcul d'une valeur de charge pour des éléments spécifiques est correct : les coefficients de répartition sont additionnés et la somme est considérée comme 100% de la valeur de charge ; les éléments spécifiques reçoivent la partie de la charge proportionnelle au coefficient défini pour un élément donné.
Remarque : Tous les autres éléments de structure (équipement de structure) qui ne sont pas placés dans le plan de la structure des voiles doivent uniquement être définis dans l’onglet Equipement de la boîte de dialogue. L’équipement ne doit pas être modélisé à l’aide des barres de structure, car il peut empêcher l’algorithme de reconnaître les voiles de la structure.
