Diagrammes (analyse pushover)

Utilisez cette boîte de dialogue pour afficher les résultats de l'analyse sous forme de diagrammes, cartographies ou de déformations de la structure.

Accès

• Cliquez sur Résultats Types avancés Analyse de dommage - diagrammes.

Les résultats de l'analyse sont disponibles pour chacun des composants séparément.

Les résultats de l'analyse de dommage sont présentés en tant que diagrammes de la quantité sélectionnée grâce à la fonction du pas de l'analyse (temps sans unité).

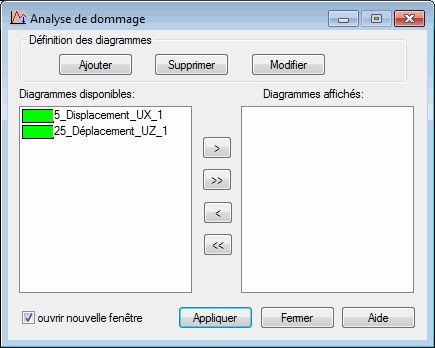

Dans la boîte de dialogue illustrée précédemment, vous trouverez les options suivantes :

• Dans le champ Définition des diagrammes :
  • Ajouter - Ouvre la boîte de dialogue de définition d'une nouvelle fonction.
  • Modifier - Ouvre la boîte de dialogue de définition de la fonction.
  • Supprimer - Supprime la définition de la fonction sélectionnée dans la liste.
• Au bas de la boîte de dialogue, deux panneaux s'affichent: l'un affiche les diagrammes définis (Diagrammes disponibles) et l'autre, affiche les diagrammes à afficher (Diagrammes affichés). Les boutons standard entre ces panneaux servent à transférer les éléments entre les panneaux :
  • > - Déplace le diagramme sélectionné vers le panneau droit.
  • >> - Déplace tous les diagrammes vers le panneau droit.
  • < - Supprime le diagramme sélectionné du panneau droit.
  • << - Supprime tous les diagrammes du panneau droit.
• Ouvrir nouvelle fenêtre - cette option permet d'afficher les diagrammes dans une nouvelle fenêtre graphique.

Après la définition des diagrammes et leur transfert vers le champ Diagrammes affichés dans la boîte de dialogue Analyse de dommage, un clic sur le bouton Appliquer affiche la vue contenant les diagrammes choisis. Les diagrammes sont présentés de la même façon que pour l'analyse temporelle..
