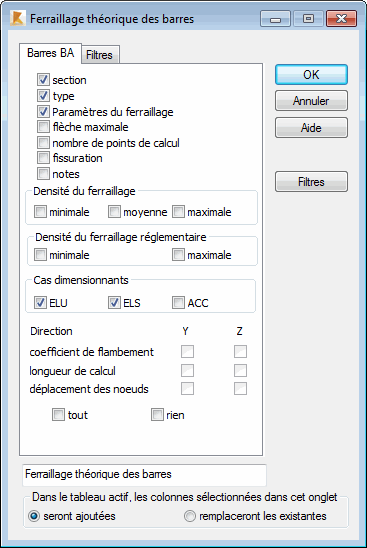

Sélectionnez l’onglet Barres BA dans la boîte de dialogue Poteaux (Armature théorique (requis) des barres - poutres et poteaux BA). La boîte de dialogue ci-dessous s'affiche :
Vous pouvez sélectionner les grandeurs dont les valeurs seront affichées dans le tableau des résultats pour l'armature théorique des barres composant la structure.
Vous pouvez sélectionner les grandeurs dont les valeurs seront affichées dans le tableau des résultats pour l'armature théorique des barres composant la structure.
- Section - nom de la section de la barre
- Type - type de barre
- Paramètres d'armature - paramètres d'armature définis pour la barre
- Flèche maximale - valeur de la flèche maximale de la barre
- Nombre de points de calcul - nombre de points pour lesquels l'armature théorique a été calculée.
- Fissuration - informations relatives à la fissuration de la barre BA
- Remarques - si vous activez cette option, le tableau affichera une colonne supplémentaire présentant les commentaires relatifs aux calculs de zone d'armature pour les sections transversales spécifiques de la barre.
- Densité d'armature
- Densité d'armature minimale déterminée lors des calculs de la section d’acier requise d’une barre.
- Densité d'armature moyenne déterminée lors des calculs de la section d’acier d’une barre.
- Densité d'armature maximale résultant de la répartition d'armature (fournie) réelle supposée d’une barre.
- Densité d'armature définie dans une norme
- Densité d'armature minimale définie dans une norme donnée.
- Densité d'armature maximale définie dans une norme donnée.
- Cas de dimensionnement
- ELU - dans l’état limite ultime.
- ELS - dans l’état limite de service.
- ACC - dans l’état limite accidentel.
- Coefficient de flambement - coefficient de flambement de la barre pour les directions Y et Z
- Longueur de calcul - longueur de calcul de la barre pour les directions Y et Z
- Déplacement des noeuds - déplacement des noeuds de la barre pour les directions Y et Z.
