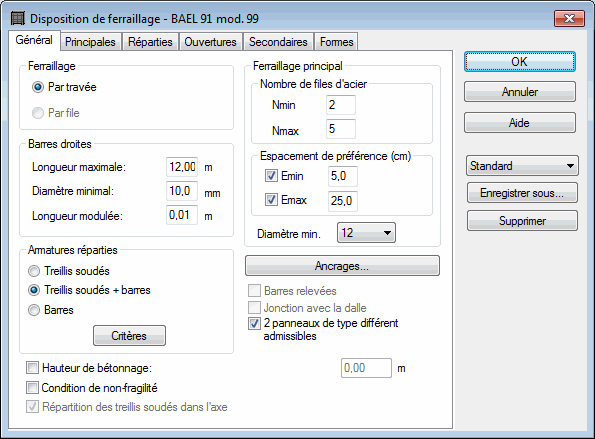

Sélectionnez l’onglet Général de la boîte de dialogue Disposition d'armature pour définir les paramètres généraux de l'armature de la poutre-voile entière.
Ces paramètres incluent les éléments suivants.
- Le nombre de files d'acier pour les armatures principales, leur espacement préféré (min. et max.) et le diamètre minimal des barres
- La longueur maximale des barres droites, jusqu'à laquelle la condition doit être appliquée. En outre, la longueur modulée détermine la valeur modulée à laquelle la longueur de barre est arrondie. Par exemple, si le programme a appliqué une barre avec la longueur de 5.36 m dans la première série, avec une longueur modulée de 0.10 m, la longueur de barre devient égale à 5.40 m.
- L'option Armatures réparties sélectionne des treillis soudés, des armatures ou des treillis soudés et des barres simultanément.
Après la sélection de l’option Treillis soudés, le logiciel génère l'armature par treillis soudés à partir du niveau supérieur des armatures principales inférieures. Dans ce cas, dans le calcul, il n’y a pas d’interaction de la zones d'armature principale et des treillis soudés.
Après la sélection de l’option Treillis soudés + barres, en premier lieu, l'armature par treillis soudés est calculée et, ensuite, en fonction de l'armature calculée pour les treillis dans les zones de l'armature principale, la quantité et le diamètre appropriés des armatures principales seront calculées. Dans ce cas, l'armature par treillis soudés est disposée sur toute la hauteur de la poutre-voile. La sélection de l'option Barres exclut l'application de treillis soudés. A leur place, au lieu des treillis soudés, une armature consistante de barres simples est générée.
Pour les armatures réparties sous forme de treillis soudés ou de treillis et barres, l’option 2 Panneaux de type différent admissibles devient disponible. Si cette option est activée, vous pouvez ferrailler la poutre-voile en utilisant deux types de treillis soudés différents, par exemple P 636R et P 503R.
Pour les armatures réparties sous forme de treillis soudés ou de treillis et barres, le bouton Critères est disponible ; un clic sur ce bouton ouvre la boîte de dialogue supplémentaire Critères.
Dans la zone Armature principale, vous pouvez définir le nombre maximal et minimal des lits d'armature de la poutre-voile. Il est possible de définir l'intervalle (tels que Nmin = 2 ; Nmax = 5) ou de déterminer un nombre défini de files d'acier dans la poutre-voile en indiquant que Nmin = Nmax. Si le domaine est défini, le logiciel définit automatiquement le nombre de files d’acier en prenant en compte toutes les travées de la poutre-voile.
De plus, pour les armatures principales, vous pouvez définir :
- Espacement horizontal minimal et maximal entre les barres
- Diamètre minimal des armatures principales.
Un clic sur le bouton Ancrages ouvre une boîte de dialogue auxiliaire dans laquelle vous pourrez définir le mode d’ancrage des armatures aboutissant aux appuis. La mise en place des ancrages peut être différente en fonction du type d’appui (appuis extrêmes et intermédiaires, gauches et droites). L’option AUTO (Automatique) ajuste la longueur de la barre dans la zone d’appui de sorte que les conditions d’ancrage des armatures soient satisfaites. Les trois autres options relatives à l’ancrage (au nu de l’appui, à l’axe de l’appui, prolongées) forcent le découpage de la barre en utilisant le valeur dépendant de l’enrobage. L’option Ancrages est relative non seulement aux armatures principales de travée mais aussi à tous les autres types d’armatures aboutissant aux appuis.
