Définition de la section complexe

L’option permet d'accéder à une base de données pour définir une section complexe. Vous pouvez définir facilement des sections complexes relativement compliquées en définissant les dimensions appropriées du type de section sélectionné.

Pour accéder à cette option :

1. Sélectionnez le bureau Outils > Définir sections.
2. en cliquant sur le menu Fichier > Nouvelle section > Bibliothèque de sections pleines, ou en cliquant sur dans la barre d’outils.

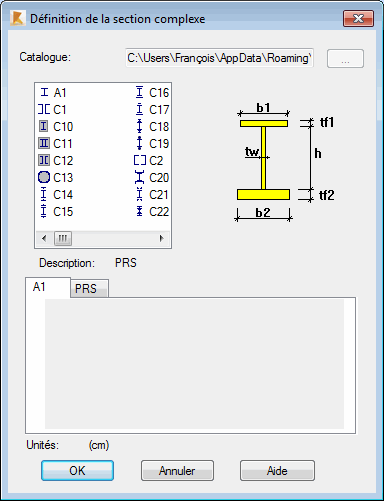

Après la sélection de cette option, le logiciel affiche la boîte de dialogue représentée ci-dessous.

Cette option vous permet de charger dans le module Définition des sections la section appropriée à partir de la base de données de sections active (le nom de la base de données active est affiché dans la partie supérieure de la boîte de dialogue. La partie centrale de la boîte de dialogue est divisée en trois parties :

• Les types de section disponibles sont présentés de façon schématique par une icône et un symbole (voir le tableau ci-dessous).
• Un dessin schématique de la section et ses dimensions sont présentés.
• Plusieurs onglets, selon le type de section sélectionné, où vous pouvez définir les paramètres (dimensions) de la section étudiée.

Pour charger une section dans le module Définir sections, vous devez effectuer les actions suivantes :

1. Passez au bureau Définir sections
2. dans la boîte de dialogue Définition de la section complexe, sélectionnez un type de section (par exemple C1)
3. Dans les onglets appropriés, définissez les paramètres de la section (p. ex. dimensions, matériau) le nombre de paramètres dépend du type de la section complexe
4. Cliquez sur OK.

Liste de types de section disponibles

Icône	Symbole	Description de la section
	A1	Section en I asymétrique
	C1	Deux sections en U
	C10	Section en I dans un rectangle en béton
	C11	Deux sections en I dans un rectangle en béton
	C12	Deux sections en U dans un rectangle en béton
	C13	Quatre cornières + quatre plats avec remplissage béton
	C14	Section en I avec deux sections en I
	C15	Section en I avec deux sections en I
	C16	Section en I avec deux plats
	C17	Section en I avec deux plats de taille différente
	C18	Section en I avec deux sections en I plus petites
	C19	Section en I avec deux tubes
	C2	Deux sections en U
	C20	Section en I avec deux sections en U
	C21	Section en I avec quatre cornières
	C22	Section en I avec quatre cornières
	C23	Deux sections en U
	C24	Section en U avec deux plats
	C25	Section en U avec deux cornières
	C26	Section en U avec deux cornières
	C27	Deux cornières
	C28	Quatre cornières avec deux plats
	C29	Quatre cornières avec un plat
	C3	Deux sections en U avec deux plats
	C30	Huit cornières
	C31	Huit cornières
	C32	Quatre cornières avec deux sections en U
	C33	Quatre cornières avec quatre plats
	C34	Section en U avec deux cornières
	C34a	Quatre cornières
	C37	Trois sections en I
	C38	Deux sections en I
	C39	Deux sections en U avec quatre plats
	C4	Deux sections en U avec deux plats
	C40	Section en I avec deux sections en U
	C5	Deux sections en I
	C6	Quatre sections en U
	C7	Section en caisson avec deux sections en I
	C8	Quatre cornières
	C9	Section en I + section en U avec un rectangle en béton
