Géométrie

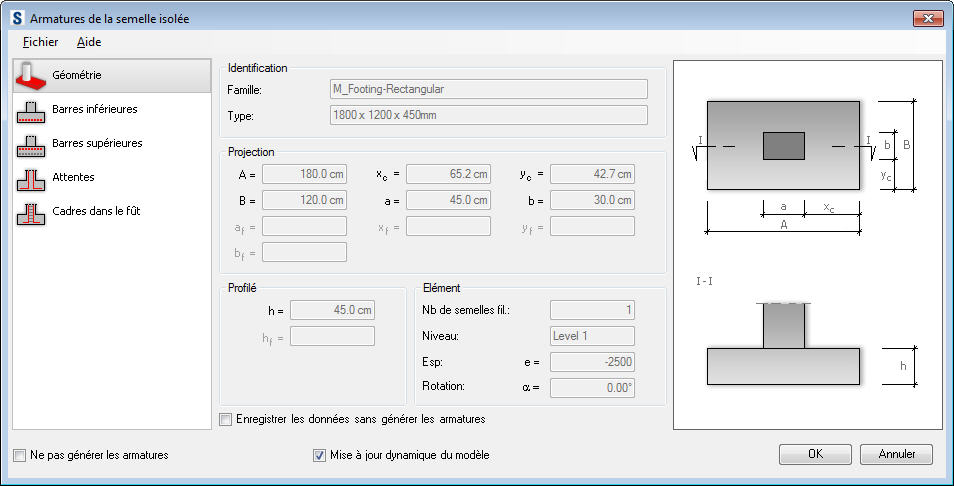

Semelle isolée - armatures - lancé depuis Autodesk® Revit®.

Les paramètres de géométrie de semelles isolées comprennent :

• Des paramètres d'identification (famille et type) d'une semelle isolée chargée à partir d'un modèle Revit
• Cotes de projection
• Dimensions de section
• Les paramètres d'éléments, y compris le nombre de semelles, le niveau, l'excentrement et l'angle

Les formes possibles d'une semelle et du poteau :

• Semelle isolée
  • rectangle simple
  • rectangle double
  • trapèze
• poteau adjacent
  • BA rectangulaire
  • BA circulaire
  • Acier
  • Aucun poteau adjacent

Si l'option Enregistrer les données sans générer les armatures n'est pas activée, les barres d'armature sont générées et affichées dans Autodesk® Revit®. Si cette option est sélectionnée, les données d'armature sont générées (et peuvent être utilisées après le redémarrage du module). Les barres d'armature ne s'affichent cependant pas dans Autodesk® Revit®.

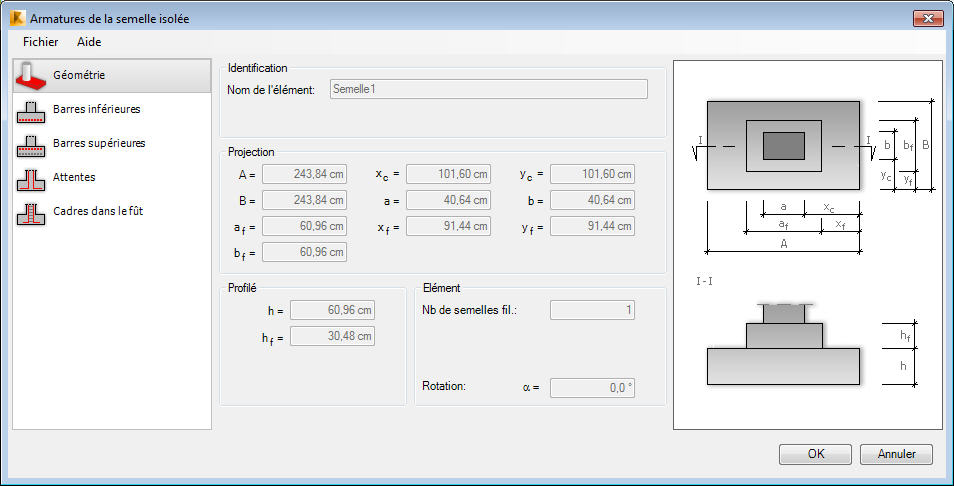

Semelle isolée - armatures - lancé depuis Autodesk Robot Structural Analysis 2017

Spécifiez les données suivantes dans la partie supérieure de la boîte de dialogue :

• Nom de la semelle
• Nombre de semelles isolées définies
• Dimensions de la semelle (cotes de projection et dimensions de section)
