Placer des tirants de fabrication

Pour placer des tirants, sélectionnez un service et un groupe.

Vidéo : utilisation de tirants dans un modèle de fabrication dans Revit

Utilisez la palette Eléments de fabrication MEP pour sélectionner un service et un groupe et choisissez un tirant à placer dans la zone de dessin. Si aucune pièce n'est répertoriée dans la palette, cliquez sur Paramètres pour ouvrir la boîte de dialogue Paramètres de fabrication et chargez le contenu dans la palette Eléments de fabrication MEP.

Les tirants peuvent être placés sur des segments de fabrication horizontaux droits ou sur des parties droites des extensions de raccord. Vous pouvez également les placer sur un hôte incliné.

Les tirants peuvent également être placés dans un espace libre et non connectés à un élément de fabrication. Ajustez la longueur de la tige pour attacher un tirant à la structure d'un autre tirant.

1. Affichez la palette Eléments de fabrication MEP.

Cliquez sur l'onglet Systèmesle groupe de fonctions Fabrication (Élément de fabrication). Sinon, cliquez sur l'onglet Vuele groupe de fonctions Fenêtres la liste déroulante Interface utilisateurEléments de fabrication MEP.

Remarque : Si vous êtes invité à spécifier une configuration de fabrication, utilisez la boîte de dialogue des paramètres de fabrication pour spécifier une configuration de fabrication et charger des services.

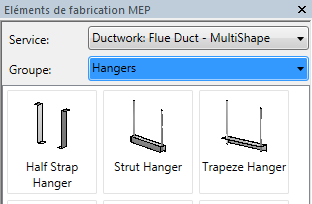

2. Dans la palette Eléments de fabrication MEP, sélectionnez le type de tirant dans la liste déroulante Groupe.



3. Cliquez sur un tirant.
   Conseil : Appuyez sur la barre d'espacement pour placer le tirant de l'autre côté de son hôte avant son placement.
4. Dans la zone de dessin, placez le curseur le long du bord ou de l'axe d'un segment, puis cliquez pour placer le tirant.

   Par défaut, les tirants sont associés à l'élément de structure le plus proche. Les catégories de structure incluent le sol, le toit, l'ossature de la structure (poutre ou ferme, par exemple), les escaliers et les dalles. Si aucune structure n'est disponible, Revit utilise la longueur de tige par défaut dans la définition de fichier.

5. Continuez à sélectionner et à placer des tirants à partir de la palette Eléments de fabrication MEP.
Conseil : Utilisez l'outil Afficher le service pour sélectionner rapidement le service et le groupe tout en plaçant des éléments supplémentaires.
Pour afficher les marqueurs de déconnexion des éléments de fabrication avec des connecteurs qui ne sont actuellement pas connectés, cliquez sur l'onglet Analyserle groupe de fonctions Vérifier les systèmes (Afficher les déconnexions) et sélectionnez un ou plusieurs des éléments suivants :
• Gaine
• Canalisation
• Chemin de câbles et conduit
• Electrique
• Tirant
