Le Centre de décision est un environnement dans lequel vous pouvez comparer les variantes de conception. Utilisez-le pour savoir quelle est la conception qui répond à vos objectifs de conception. Pour ce faire, effectuez les opérations suivantes :
- Extraire des valeurs de résultats spécifiques
- Comparer les résultats provenant de plusieurs scénarios
Le Centre de décision repose sur les objets de visualisation (pièces de résultats, plans de résultats, points de résultats et tracés XY). Créez un objet sur un scénario et désignez-le comme étant un objet « Récapitulatif ». Le Centre de décision calcule les résultats pour chaque scénario de l'étude.
Pour ouvrir le Centre de décision, cliquez sur l'onglet Centre de décision.

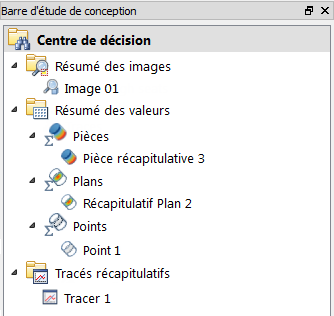

Utilisez le Centre de décision pour gérer tous les éléments récapitulatifs :
Le Centre de décision comprend trois composants principaux :
Visuel
Utilisez le Centre d'analyse de la conception pour comparer visuellement les résultats de plusieurs scénarios. Cet outil puissant permet de comparer la performance thermique et d'écoulement d'au moins deux scénarios dans une étude de conception.
Pour comparer les données visuelles entre plusieurs scénarios, créez une vue, cliquez avec le bouton droit de la souris et sélectionnez Capturer l'image récapitulative .
Tableaux
Utilisez les Valeurs critiques afin de comparer les résultats de scénarios individuels et multiples.
Il y a trois types d'entités de valeurs critiques. Chacun de ces types repose sur un type d'entité récapitulative. Chacun répond à une question spécifique, du genre « Quelle est la température maximale ? », « Quelle conception génère la chute de pression la plus faible ? », « La vitesse dépasse-t-elle une limite de conception à un point proche d'un composant critique ? »
Graphiques
Comparez les résultats en superposant les données de tracé XY provenant de plusieurs scénarios sur un même tracé.
Utilisez les tracés récapitulatifs pour répondre aux questions du genre : "Comment la pression varie-t-elle dans le canal d'écoulement lorsque la conception est modifiée ?" et « Comment le gradient de température répond-il aux modifications de la conception ? »
Mappage des données du Centre de décision dans l'étude de conception
Le Centre de décision permet de comparer les images et les critères de performance clés à partir des scénarios d'une étude de conception.
Les éléments dans le Centre de décision sont mappés sur tous les scénarios d'une étude de conception.
- Pour garantir la pertinence d'un élément, cliquez dessus avec le bouton droit et sélectionnez Mettre à jour. Les éléments qui ne correspondent pas aux résultats actuels sont signalés par un symbole d'avertissement et ils doivent être mis à jour :
- Pour mettre à jour tous les éléments dans le Centre de décision, cliquez avec le bouton droit sur la barre du Centre de décision et sélectionnez Tout mettre à jour .
