Utilisez les pièces de résultats pour évaluer les résultats sur les pièces sélectionnées. Les pièces de résultats peuvent également être désignées en tant que pièces récapitulatives et utilisées dans le Centre de décision pour évaluer les valeurs critiques.
Un convertisseur continu-alternatif pour le secteur électronique constitue un exemple d'utilisation d'une pièce de résultats. La température sur plusieurs composants ne peut pas dépasser 60°C. Une fois que le scénario a été exécuté pour parvenir à la convergence, utilisez la boîte de dialogue Pièce pour obtenir la température sur chaque composant.
Pour comparer la température obtenue sur un composant à partir de plusieurs scénarios dans l'étude de conception, convertissez-les en points récapitulatifs et comparez leurs valeurs dans le Centre de décision.
Extraire des résultats depuis :
- des fluides
- des solides
- des ventilateurs internes
- des modèles compacts de transfert thermique
- Échangeurs thermiques
Pour afficher les résultats

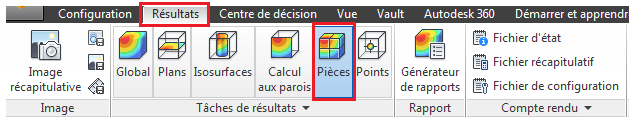

- Cliquez sur Résultats (onglet) > Tâches Résultats (panneau) > Pièces pour ouvrir la boîte de dialogue Pièces.
- Sélectionnez les pièces auxquelles vous vous intéressez dans le modèle.
- Cliquez sur Calculer dans la boîte de dialogue Pièces ou dans le menu contextuel Pièces.
Pour designer une pièce comme pièce récapitulative
- Cliquez sur Récapitulatif dans le panneau contextuel Pièces ou cochez la case adjacente au nom de la pièce dans la boîte de dialogue Pièces.
- La pièce est alors listée comme étant une pièce récapitulative dans le Centre de décision.
- Les résultats au niveau de la pièce provenant de chaque scénario sont listés dans le tableau Valeurs critiques de la barre données de sortie.
Remarque : une fois qu'une pièce est désignée comme étant une pièce récapitulative, elle ne peut plus être supprimée à l'aide du bouton Supprimer. Pour supprimer une pièce récapitulative, ouvrez le Centre de décision, cliquez avec le bouton droit sur cette pièce et cliquez sur Supprimer .
