Dans cette étape, nous allons utiliser les plans récapitulatifs et la section Valeurs critiques du Centre de décision pour évaluer la pression à l'entrée, au rétreint et à la sortie de la buse.
Cliquez avec le bouton gauche de la souri sur le plan et cliquez sur l'icône Alignement des surfaces. Sélectionnez la surface d'entrée.
Pour créer un plan, cliquez sur Ajouter dans le panneau contextuel Plans :
Cliquez avec le bouton gauche de la souri sur le plan et cliquez sur l'icône Alignement des surfaces. Sélectionnez la surface de sortie.
Pour créer un plan, cliquez sur Ajouter dans le panneau contextuel Plans :

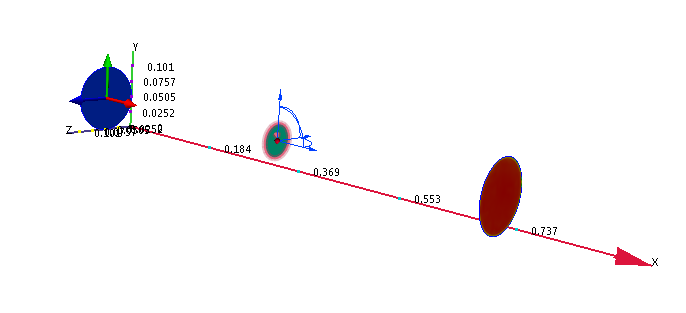

Pour orienter le plan, cliquez dessus avec le bouton gauche de la souris, puis cliquez sur cette icône dans la barre d'outils contextuelle :

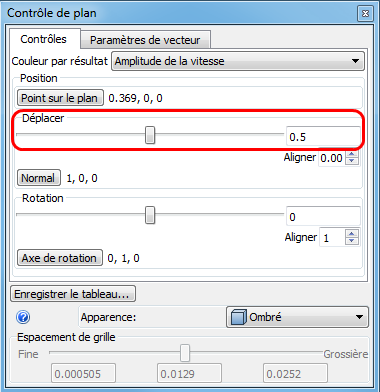

X .Cliquez avec le bouton droit de la souris sur le plan et sélectionnez Modifier. Assurez-vous que le plan est situé à 0,5.

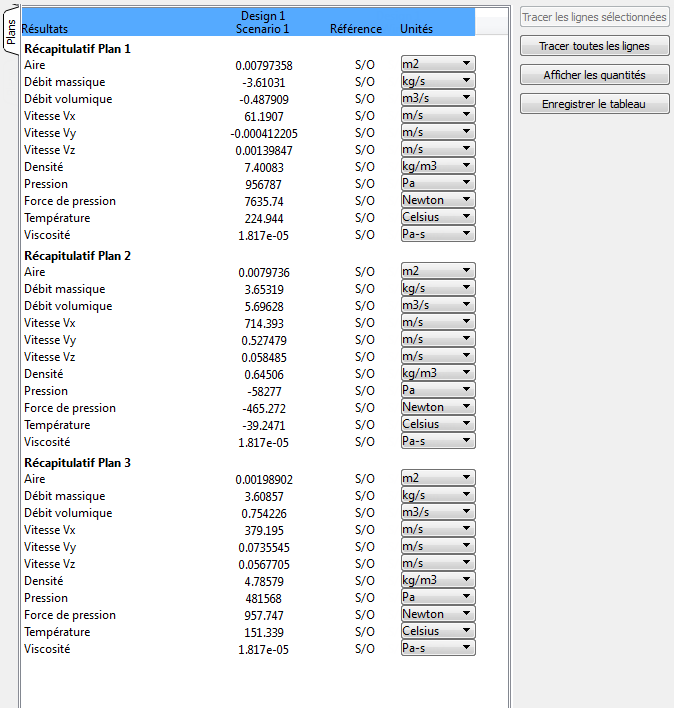

Convertissez les trois plans de résultats en plans récapitulatifs en cochant la case Récapitulatif pour chacun :
Remarque : si cette boîte de dialogue ne s'affiche pas, cliquez sur Liste de sélection dans la barre d'outils d'accès rapide.
Pour commencer la comparaison des résultats, cliquez sur l'onglet Centre de décision :

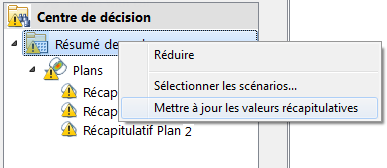

Dans le Centre de décision, cliquez sur Résumé des valeurs avec le bouton droit de la souris, puis cliquez sur Mettre à jour les valeurs récapitulatives.
