Dans cette étape, nous allons examiner les résultats de vitesse à l'aide du tracé des particules.
Les tracés de particules montrent le chemin du fluide lorsqu'il contourne les obstructions solides. Ils vous aideront à comprendre le chemin d'écoulement, la circulation et les zones de tourbillon.
Pour supprimer le plan de résultats, cliquez dessus avec le bouton droit et cliquez sur Supprimer.
Cliquez sur Tracés dans l'onglet Résultats :
Dans le groupe de fonctions contextuel Tracés, définissez le type d'origine sur Rectangulaire et l'option Motif d'origine sur Grille. Cliquez sur Ajouter.
Vous pouvez utiliser le plan d'entrée comme une plate-forme sur laquelle dessiner le parcours de la valeur d'origine :

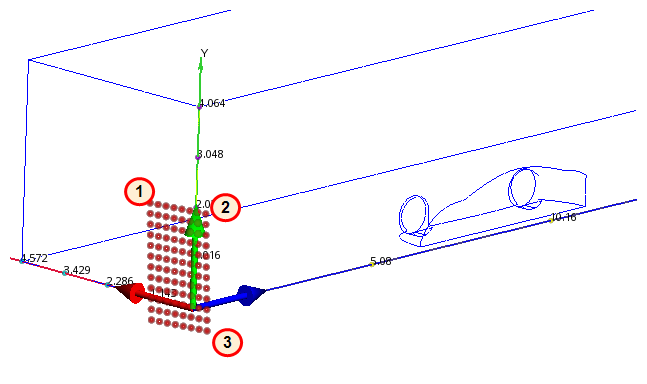

- Cliquez pour définir le premier coin de la grille d'origine, comme indiqué ci-dessous.
- Faites glisser la grille jusqu'au deuxième coin, puis cliquez.
- Faites glisser la grille jusqu'au troisième coin, puis cliquez. Cette opération termine la grille et dessine les tracés.

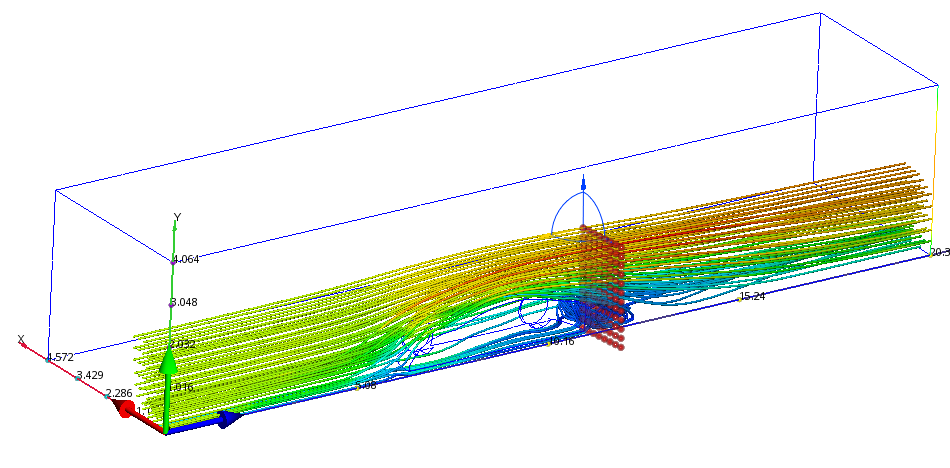

Vous devez voir les tracés s'étendre à partir de l'entrée, au-dessus de la voiture et à travers la sortie de la soufflerie.

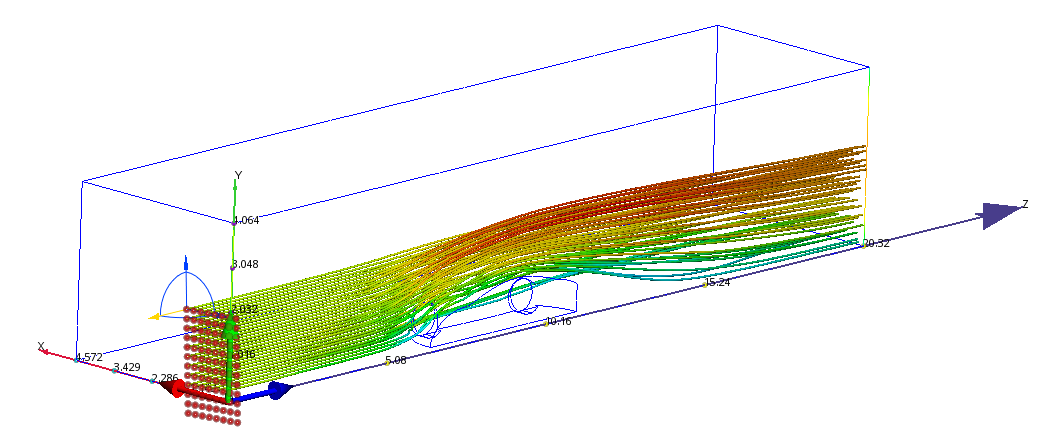

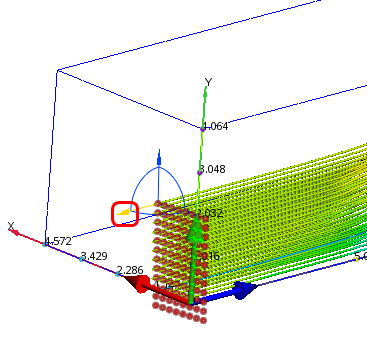

Pour rapprocher les valeurs d'origine d'une zone d'intérêt sur la voiture, cliquez sur l'axe jaune, puis faites-le glisser dans le sillage derrière la voiture :

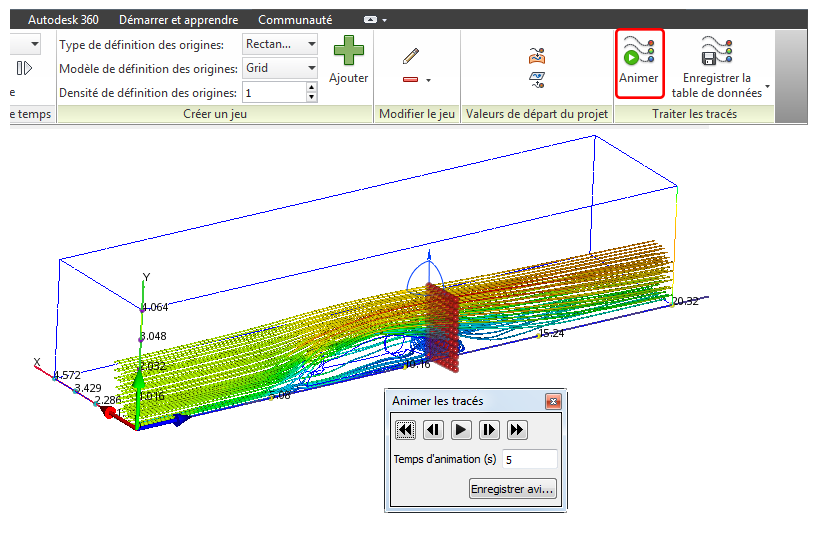

Pour animer, cliquez sur Animer, puis cliquez sur le bouton Lire dans la boîte de dialogue Animer les tracés.
Cliquez sur le bouton Pause pour arrêter l'animation.
Pour supprimer les tracés, cliquez sur Supprimer dans le panneau contextuel Tracés.
La suppression des tracés facilite l'étape suivante.
