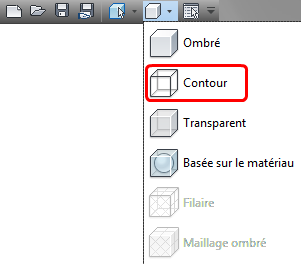

Cette opération permet de faciliter l'application du maillage dans le sillage qui présentera des gradients d'écoulement élevés. Commencez par afficher le modèle en mode contour :
Pour créer une zone de raffinement du maillage, exécutez l'UNE des méthodes suivantes :
- Cliquez avec le bouton gauche de la souris er cliquez sur l'icône Zones :
- Cliquez sur Zones dans le panneau contextuel Taille automatique :
Cliquez sur le bouton Ajouter dans la boîte de dialogue Zones de raffinement du maillage

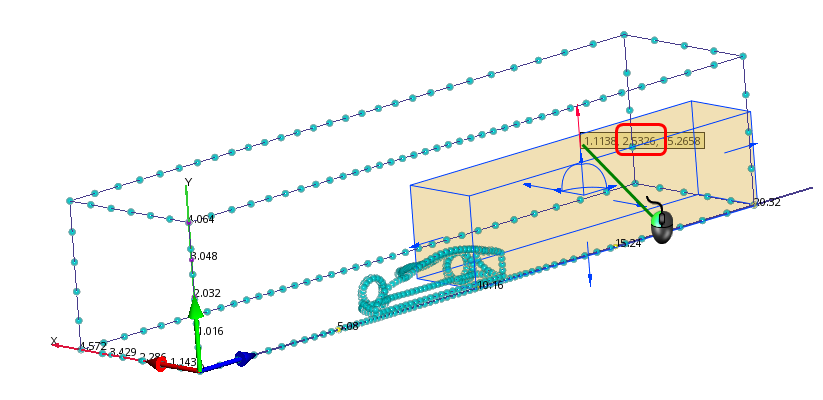

Pour redimensionner la zone, cliquez avec le bouton gauche et faites glisser la flèche pour chaque direction.
Pour positionner la zone exactement où vous le souhaitez, entrez les valeurs suivantes dans la boîte de dialogue Zones de raffinement du maillage :
Décalage X = 1,125
Décalage Y = 1,25
Décalage Z = 14
Longueur X = 2,25
Longueur Y = 2,5
Longueur Z = 8
Cliquez sur le bouton Obtenir la taille de maillage locale.
Cliquez sur Diffuser les modifications.
Cliquez sur OK .
Pour en savoir plus sur les zones de raffinement du maillage
